Endüstri Bilgisi

Bobin Geometri Kontrolü: İç Çap Tutarlılığı Neden Göründüğünden Daha Önemli?

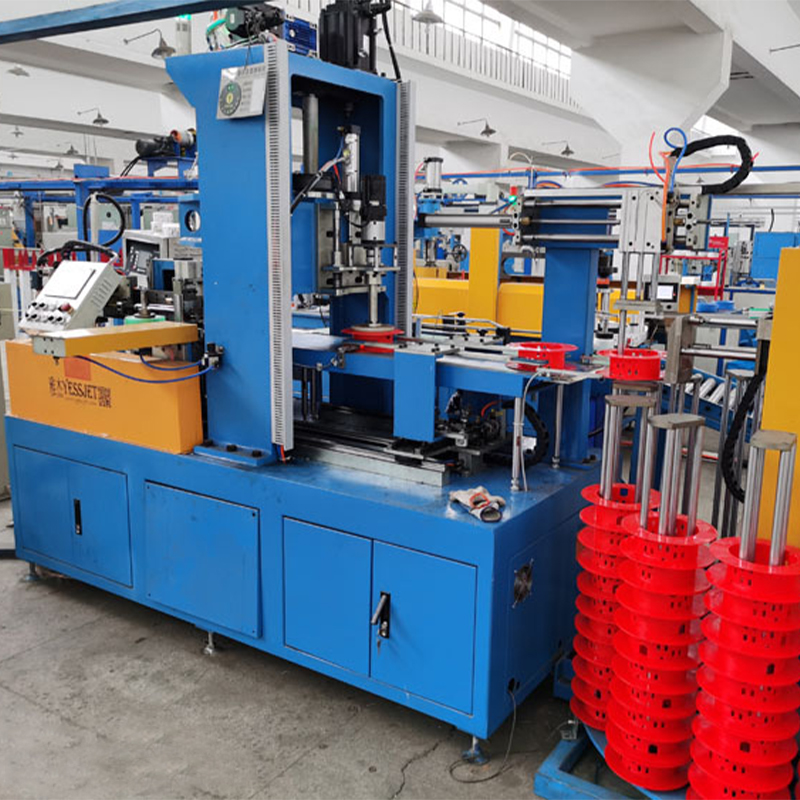

içinde Tam Otomatik Sarma Paketleme Ekipmanları , bitmiş bir bobinin iç çapı (ID) nadiren kritik bir süreç değişkeni olarak ele alınır; ancak bu, aşağı akış işlemlerini, perakende ekran uyumluluğunu ve ödeme sırasında kablonun mekanik davranışını doğrudan etkiler. Mandrel genleşme zamanlama hatalarından, tutarsız çekirdek sıkıştırma basıncından veya ilk sarma dönüşleri sırasında hat gerilimindeki değişimden kaynaklanan tutarsız ID'ye sahip bir bobin, ekran kancalarına dengesiz bir şekilde oturan, kurulum alanlarında otomatik ödeme makinelerini sıkıştıran ve en içteki katmanlardaki kablo yalıtımında daha yüksek artık gerilim oluşturan bir bobin üretecektir. 50 m veya 100 m'lik bobinlere sarılmış küçük çaplı inşaat teli için, bir üretim partisi genelinde 3-5 mm'lik bir iç çap değişimi bile, kablonun kendisinden değil, sarma makinesinden kaynaklanan müşteri şikayetlerini tetikleyebilir.

Otomatik sarma makinelerinde ID değişiminin temel nedeni neredeyse her zaman mandrel serbest bırakma sırasındadır. Genişleyen mandrel tasarımları sarma sırasında bobin çekirdeğini tutar, ardından transfer için bitmiş bobini serbest bırakmak üzere büzülür. Büzülme zamanlaması, konum onaylı bir servo sinyali yerine sabit bir zamanlayıcıya bağlıysa, sürekli yüksek hızlı çalışma sırasında mandrel gövdesinin termal genleşmesi, etkili serbest bırakma çapını kademeli olarak kaydırır ve üretim vardiyası sırasında makine ısınırken ID'si biraz daha küçük olan bobinler üretir. Düzeltme, konum-geri besleme-onaylı mandrel çalıştırmadır; burada kontrol sistemi, sarma veya aktarma döngüsünün ilerlemesine izin vermeden önce hem genişleme hem de daralma ayar noktalarında gerçek mandrel kolunun konumunu doğrular.

Shanghai Yessjet Precise Machinery Co., Ltd., Tam Otomatik Sarma Paketleme Ekipmanı serisinde kodlayıcı onaylı konum doğrulaması ile servo kontrollü mandrel çalıştırma yoluyla bu sorunu çözmektedir. Mandrel konumu, bobin döngüsü başına kaydedilir ve kalite mühendislerinin herhangi bir kimlik sapmasını belirli bir üretim penceresiyle ilişkilendirmesine olanak tanır; bu, büyük partilerdeki müşteri taleplerini yönetirken önemli ölçüde önemli olan bir yetenektir.

Tam Sarma Döngüsü Boyunca Gerilim Yönetimi

Sarma sırasındaki tel gerilimi tek bir ayar noktası değildir; her bir bobin döngüsünün en az dört farklı aşamasında aktif olarak yönetilmesi gereken dinamik bir değişkendir: ilk sarma oluşumu, kararlı durum sarımı, hedef sayaç sayımına yavaşlama yaklaşımı ve kuyruk kesme ve aktarma dizisi. Dört fazın tamamında sabit bir gerilim ayar noktasının çalıştırılması, Tam Otomatik Sarma Paketleme Ekipmanı kurulumlarında en yaygın konfigürasyon hatalarından biridir ve her bobinde değil tutarsız bir şekilde ortaya çıktıklarından teşhis edilmesi zor kusurlar üretir.

İlk sargı oluşumu sırasında, ilk katmanların mandrele kaymadan sıkıca oturmasını sağlamak için gerilimin sabit durumdan biraz daha yüksek olması gerekir. İlk iki ila üç sargı gevşekse, transfer sırası sırasında bobinin tamamı radyal olarak kayabilir, bu da merkezden uzakta bir görünüme ve eşit olmayan katman istiflenmesine sahip bir bobin üretebilir. Sayaç sayımının kesilmesine yaklaşan yavaşlama aşaması sırasında gerilim, hat hızıyla orantılı olarak azaltılmalıdır; hat yavaşlarken gerilim sabit durum değerlerinde kalırsa, biriken hareketli silindir konumu fazlalığı emer, ancak bobinin kuyruk ucunda kesme anında bir gerilim dalgalanması yaşanır ve ince iletken kablolar kesme noktasındaki elastik sınırlarının ötesinde potansiyel olarak gerilir.

Sarma Aşamasına Göre Önerilen Gerilim Profili

Çok fazlı bir gerilim profilinin uygulanması, sarım ilerlemesini gerçek zamanlı olarak izleyen bir kontrol sistemi gerektirir - ya çekme kodlayıcısından sayaç darbesi yoluyla ya da sarma PLC'sindeki doğrudan katman sayma algoritması aracılığıyla. Sabit zamanlayıcıya dayalı faz değiştirme, değişken hat hızlarında güvenilir değildir çünkü faz süresi üretim hızına göre değişir ve 300 m/dak'ya kalibre edilmiş bir zamanlayıcı, azaltılmış hızlı ürün çalışması sırasında 150 m/dak'da önemli ölçüde faz dışı olacaktır.

Sayaç Sayım Doğruluğu: Kodlayıcı Çözünürlüğü ile Gerçek Dünyadaki Hata Kaynakları Karşılaştırması

Doğru sayaç sayımı, herhangi bir Tam Otomatik Sarma Paketleme Ekipmanı kurulumunun temel gereksinimidir. İster perakende 50 m'lik bobinler, ister endüstriyel 500 m'lik varil paketleri olsun, metre cinsinden sarmal kablo satın alan müşteriler, beyan edilen sayaç sayısı toleransı dahilinde bobinleri teslim eden ekipmanın bağlı olduğu yasal metroloji yükümlülüklerine ve kalite taahhütlerine sahiptir. Çoğu ekipman spesifikasyonunda kodlayıcı çözünürlüğünü birincil doğruluk göstergesi olarak belirtir, ancak kodlayıcı çözünürlüğü çeşitli hata kaynaklarından yalnızca biridir ve gerçek üretim ortamlarında nadiren baskın olanıdır.

Uygulamadaki metre sayım hatasının en önemli kaynağı tekerlek kaymasının ölçülmesidir; yani ölçüm tekerleğinin kat ettiği doğrusal mesafe ile altından geçen gerçek kablo uzunluğu arasındaki fark. Kayma, kablo yüzeyinin kirlenmesi (yağlayıcı madde, soğutma oluklarından su taşınması) kablo kılıfı ile ölçüm tekerleği arasındaki sürtünmeyi azalttığında veya ölçüm tekerleğinin temas kuvveti kablo çapı ve kılıf sertliği için yetersiz olduğunda meydana gelir. Çalışma sırasında zorlukla algılanabilen %0,5'lik bir kayma oranı, 50 m'lik bir bobinde 0,25 m'lik bir hata üretir; bu, çoğu perakende kablo standardı için toleransın sınırındadır ve hassas kablo özellikleri için toleransın oldukça dışındadır.

• Tekerlek malzemesi seçimi: Tırtıllı çelik jantlar ıslak veya yağlanmış yüzeylerde kauçuk kaplı jantlardan daha iyi performans gösterir; poliüretan tekerlekler, yumuşak kılıflı kablolar için kavrama ve kılıf işaretleme direnci arasında bir denge sunar
• Temas kuvveti kalibrasyonu: Yay yüklü ölçüm tekerleği basıncı, kalibre edilmiş bir kuvvet ölçer ile üç ayda bir doğrulanmalıdır — yay yorgunluğu, altı ila on iki aylık sürekli çalışma boyunca temas kuvvetinin %20-30 oranında düşmesine neden olur
• Çift kodlayıcı doğrulaması: Ölçüm çarkı kodlayıcısının çekme ırgatı üzerindeki ikincil kodlayıcıyla çapraz referanslanması, gerçek zamanlı bir kayma tespit sinyali sağlar; iki sayım arasındaki %0,2'nin üzerindeki kalıcı fark, hata tam bobine dönüşmeden önce bir uyarıyı tetikler
• Sıcaklık telafisi: Soğutma oluğunu terk ettikten sonra kablonun termal daralması, sıcak sarma noktasında ölçülen uzunluğun, müşterinin ölçtüğü ortam sıcaklığı uzunluğundan biraz farklı olmasına neden olur — 200 m'nin üzerindeki uzun bobinler için bu termal düzeltme, bileşiğe ve ekstrüzyon sıcaklığına bağlı olarak %0,1–0,3 olabilir

Çemberleme ve Bantlama Entegrasyonu: Sıra Mantığı ve Arıza Modları

Tam Otomatik Sarma Paketleme Ekipmanı hattına entegre edilen otomatik çemberleme ve bantlama istasyonları genellikle çevresel aksesuarlar olarak değerlendirilir; seçenek olarak sipariş edilir ve ardından minimum mühendislik dikkatiyle devreye alma sırasında yapılandırılır. Uygulamada, çemberleme ve bantlama sırası mantığı, operasyonun ilk altı ayında en sık görülen hat durma kaynaklarından biridir ve arıza modları, ilk devreye alma aşamasında uygun sıra tasarımı ve arıza giderme planlaması yoluyla neredeyse tamamen önlenebilir.

Temel zorluk, çemberleme ve bantlama istasyonlarının döngülerini, bobinler arası transfer aralığı tarafından belirlenen sabit bir zaman penceresi içerisinde tamamlaması gerektiğidir. 400 m/dk'da 50 m'lik kangal üreten yüksek hızlı hatta, her 7,5 saniyede bir yeni bir kangal çemberlemeye hazır hale geliyor. Çemberleme kafası döngü süresi (şerit besleme, gerginlik, kapatma ve kesme dahil) ara sıra bile bu aralığı aşarsa, transfer konveyörü kuyruğu yedeklenir ve yukarı yöndeki sarma makinesinin duraklaması gerekir, bu da ekstrüzyon hattının sürekli çıkışını kesen bir üretim boşluğu yaratır. Çemberleme ekipmanını seçmeden önce bu zamanlama kısıtlamasını anlamak çok önemlidir; Birçok standart endüstriyel çemberleme kafasının çember başına 4-6 saniyelik döngü süreleri vardır, bu da yüksek hat hızlarında iki bantlı konfigürasyonlar için neredeyse hiç marj bırakmaz.

Çemberleme entegrasyonundaki yaygın arıza modları arasında, bobin dış çapı değişiminin neden olduğu şerit yanlış beslemesi (şerit kılavuz kanalı, nominal bir dış çap için boyutlandırılmıştır ve bobin büyük çalıştığında sıkışır), ısıyla yapıştırma sürtünme kaynağındaki sıcaklık değişiminden kaynaklanan sızdırmazlık arızası ve aktarma kolundan gelen yetersiz bobin sıkıştırma basıncından kaynaklanan çemberleme sırasında bobin dönüşü yer alır. Bu arıza modlarının her biri, PLC'de belirli bir arıza giderme rutini gerektirir; yalnızca hattı durduran bir alarm değil, aynı zamanda, sargısız bobini güvenli bir şekilde manuel yeniden işleme konumuna reddeden, çemberleme kafasını sıfırlayan ve bir operatörün makinedeki arızayı manuel olarak temizlemesine gerek kalmadan otomatik çalışmayı sürdüren bir dizi.

Shanghai Yessjet Precise Machinery Co., Ltd., istasyonları sonradan düşünülmüş bir saha devreye alma işlemi olarak ele almak yerine, istasyonları standart hat kontrol mimarisine bağlamak ve bantlamak için hata kurtarma mantığı oluşturur. Mühendislik ekibi, fabrika kabul testi sırasında her arıza modunu kurtarma sırası ile birlikte belgeleyerek, operatörlerin hat üretime girmeden önce hem otomatik kurtarma davranışını hem de manuel müdahale adımlarını anlamasını sağlar.

Manuel Sarma Hatlarının Tam Otomatik Ekipmanlarla Güçlendirilmesi: Gerçekçi Bir Değerlendirme

Manuel sarma işlemini Tam Otomatik Sarma Paketleme Ekipmanı ile yenileme kararı, tedarikçi sunumlarında her zaman açıkça görülemeyen ödünleşimleri içerir. Üretkenlik kazanımları gerçektir - iyi entegre edilmiş bir otomatik bobinleme hattı, önemli ölçüde daha düşük işgücü girdisi ile manuel bobinleme oranının üç ila beş katı oranında tutarlı bobinler üretebilir - ancak geçiş, manuel operasyonlarda genellikle mevcut olmayan süreç disiplini gerektirir ve bu disiplinin yokluğu, yenileme projelerinin ilk tahminlere göre düşük performans göstermesinin temel nedenidir.

Manüel sarma işlemleri, otomatik ekipmanların aksine doğası gereği esnektir. Manuel bir sarıcı, 40 mm OD zırhlı kabloyu ve 6 mm OD inşaat telini aynı vardiyada, yalnızca farklı bir bobin formu ve operatör tekniğinde bir değişiklikle idare edebilir. Otomatik bir sarma makinesi, tarif seçimi ve mekanik ayarlama yoluyla ürün değişimini gerçekleştirir, ancak ayar aralığı sınırlıdır; mandrel çapı aralığı, rakkas stroku, kayış kılavuzu genişliği ve transfer kolu geometrisinin tümü, makinenin hangi kablo ailelerini idare edebileceğini tanımlayan fiziksel sınırlara sahiptir. Yenileme işlemine başlamadan önce, üretim karışımı genelinde kablo dış çap aralığının, kılıf sertliği değişiminin ve bobin boyutu matrisinin gerçekçi bir şekilde denetlenmesi, tek bir otomatik sarma makinesi konfigürasyonunun tüm kapsamı kapsayabileceğini doğrulamak için gereklidir.

• Süreç disiplini gereklilikleri: Otomatik bobinleme makineleri sabit bir yukarı akış hattı hızı gerektirir; uygun bobin geometrisi için hız değişim toleransı tipik olarak ±%2'dir. Manuel hatlar genellikle operatörlerin içgüdüsel olarak telafi ettiği ancak otomatik ekipmanın dansçı taşması veya gerilim yükselmeleri olmadan absorbe edemediği daha geniş hız değişimiyle çalışır.
• Sayaç sayımı izlenebilirliği: Otomatik ekipman, standart çıktı olarak bobin başına sayaç sayım kayıtları üretir. Bu, kalite dokümantasyonu açısından bir avantajdır ancak yukarı yöndeki ekstrüzyon prosesinin halihazırda sabit hat hızını korumasını gerektirir; hat hızı önemli ölçüde dalgalanırsa sayaç sayım doğruluğu, güvenilir bir yukarı yönde referans yerine ölçüm tekerleği sistemine bağlıdır
• Bakım kapasitesi: Otomatik sarma ekipmanı, 500-2.000 saatlik aralıklarla planlı önleyici bakım gerektiren servo sürücüleri, pnömatik aktüatörleri, görüntü sensörlerini (etiket donanımlı modellerde) ve ısıyla yapıştırma düzeneklerini içerir. Minimum bakım altyapısıyla manuel bobinleme işlemi gerçekleştiren tesislerin, yenileme hayata geçmeden önce yedek parça envanteri oluşturması ve eğitimli bakım personeli oluşturması gerekiyor
• Geçiş süresi muhasebesi: Otomatik bobinleme hattında ürün değişimi, gerekli mekanik ayarın kapsamına bağlı olarak 15-45 dakika sürer. Tek vardiyada farklı kablo türlerinden çok sayıda küçük partinin çalıştırıldığı operasyonlar için, geçiş süresi maliyeti, bobin başına verimlilik kazanımını kısmen dengeleyebilir; bu faktör, yatırım kararı kesinleşmeden önce fiili üretim programına göre modellenmelidir.

Tayvan'dan gelen yatırımla 2002 yılında Şangay'da kurulan Shanghai Yessjet Precise Machinery Co., Ltd., hem yeşil alan Tam Otomatik Sarma Paketleme Ekipmanı kurulumları hem de mevcut manuel hatlardaki karmaşık yenileme projeleri aracılığıyla kablo üreticilerini desteklemiştir. Daha sonra 2017 yılında Yixing, Wuxi'de Jiangsu Yessjet Precise Machinery Co., Ltd.'nin kurulmasıyla şirket, daha büyük ölçekli otomasyon entegrasyon projelerini desteklemek için mühendislik ve üretim kapasitesini genişletti; buna, yenileme geçişi sırasında üretim sürekliliğinin birincil kısıtlama olduğu çok hatlı sarma sistemi yükseltmeleri de dahil. Retrofit değerlendirme süreci, herhangi bir ekipman tavsiyesi yapılmadan önce mevcut manuel çıktı oranlarını, ürün karışımı karmaşıklığını ve yukarı akış hattı hızı istikrarını ölçen bir üretim denetim aşamasını içerir.
