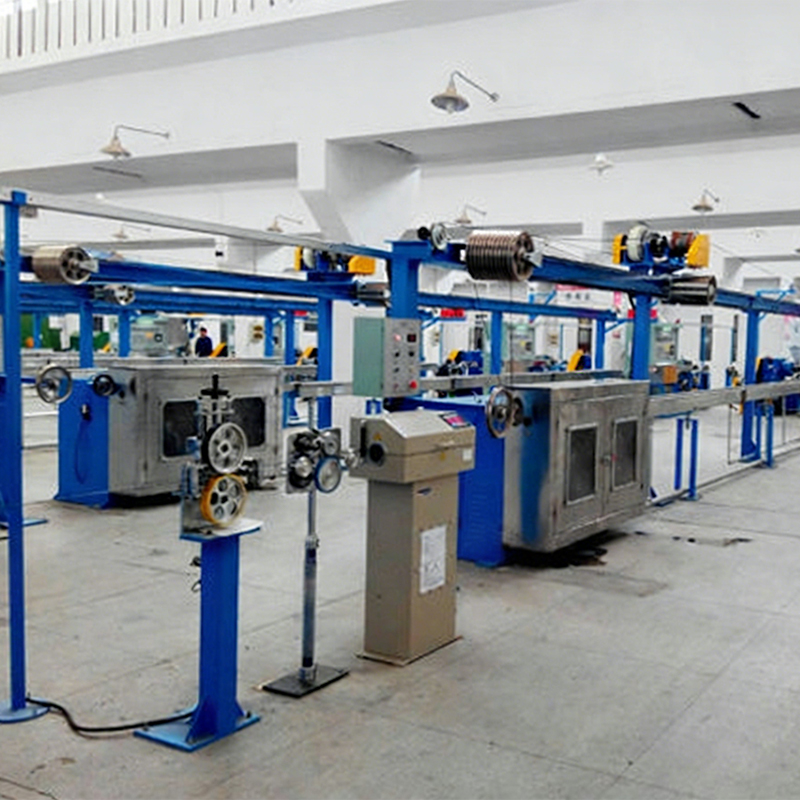

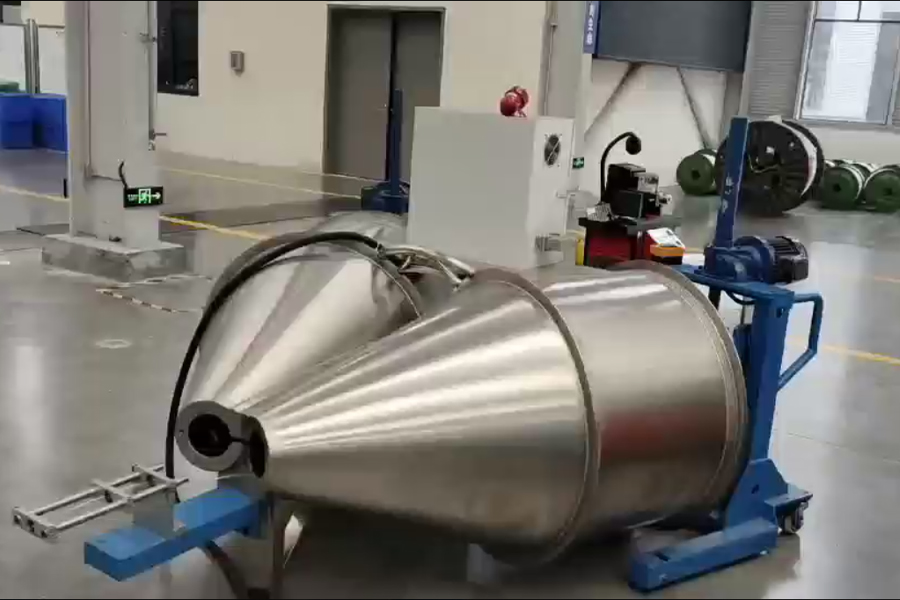

Vida Tasarımı Bir Telde Çıktı Kalitesini Nasıl Etkiler? Kablo Ekstrüzyon Hattı

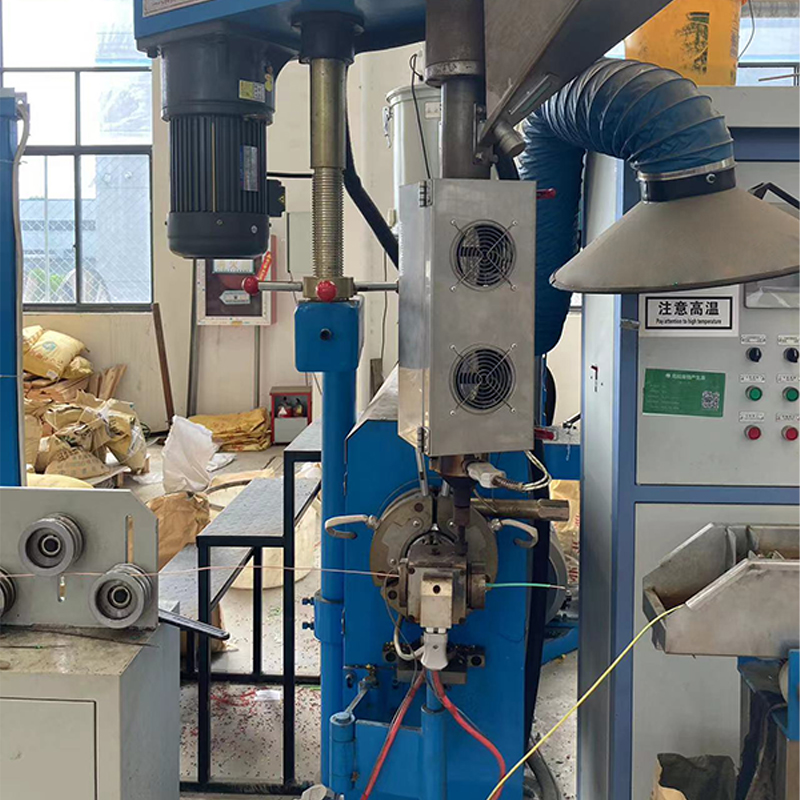

Ekstruder vidası herhangi bir ürünün kalbidir Tel ve Kablo Ekstrüzyon Hattı ancak geometrisi genellikle ayarlanabilir bir değişken yerine sabit bir parametre olarak ele alınır. Uygulamada, L/D oranı, sıkıştırma oranı, uçuş eğimi ve bariyer bölgesi konfigürasyonunu içeren vida tasarımı, eriyik homojenliğini, çıkış hızını ve yalıtım duvar kalınlığı tutarlılığını doğrudan belirler. Örneğin PVC bileşikleri için tasarlanmış bir vida, aynı RPM ayarlarında bile XLPE veya TPE çalıştırıldığında gözle görülür derecede farklı erime sıcaklıkları ve kesme hızları üretecektir. Bu ilişkileri anlamak, üretim mühendislerinin makineyle birlikte gelenleri varsayılan olarak kullanmak yerine vida seçimi konusunda bilinçli kararlar almasına olanak tanır.

L/D oranı (uzunluk-çap) en sık bahsedilen vida parametresidir. Daha yüksek L/D oranları (kablo izolasyon uygulamaları için tipik olarak 25:1 ila 30:1) polimer eriyiği için daha fazla kalma süresi sağlayarak karıştırmayı ve termal homojenliği artırır. Bununla birlikte, daha uzun vidalar aynı zamanda kesme ısısı girdisini de arttırır; bu da LSZH (Düşük Duman Sıfır Halojen) malzemeleri gibi ısıya duyarlı bileşikler için sorun yaratabilir. Bu durumlarda, ölçüm bölgesinin yakınında özel bir karıştırma bölümüne sahip bir bariyer vidası tasarımı daha iyi bir çözüm sunar: katı ve eriyik fazları varilde daha erken ayırır ve aşırı kesme olmadan erimemiş pelet kontaminasyonunu azaltır.

Shanghai Yessjet Precise Machinery Co., Ltd., her müşterinin Kablo Ekstrüzyon Hattı için spesifik bileşik ailesine ve hedef çıktı aralığına göre vida geometrisini yapılandırır. Mühendislik ekibi, evrensel bir vida sağlamak yerine, sıkıştırma oranını ve uçuş geometrisini belirlemeden önce polimer viskozite eğrilerini, işlem sıcaklığı pencerelerini ve hat hızı gereksinimlerini değerlendirir. Bu yaklaşım, operatörlerin sıklıkla kalıp merkezleme veya gerginlik kontrolü sorunlarına yanlış atfettikleri ortak duvar kalınlığı değişimi kaynağını ortadan kaldırır.

Namlu Bölgeleri Arasında Sıcaklık Profili Oluşturma: Neden Daha Fazla Bölge Daha Fazla Kontrol Demektir?

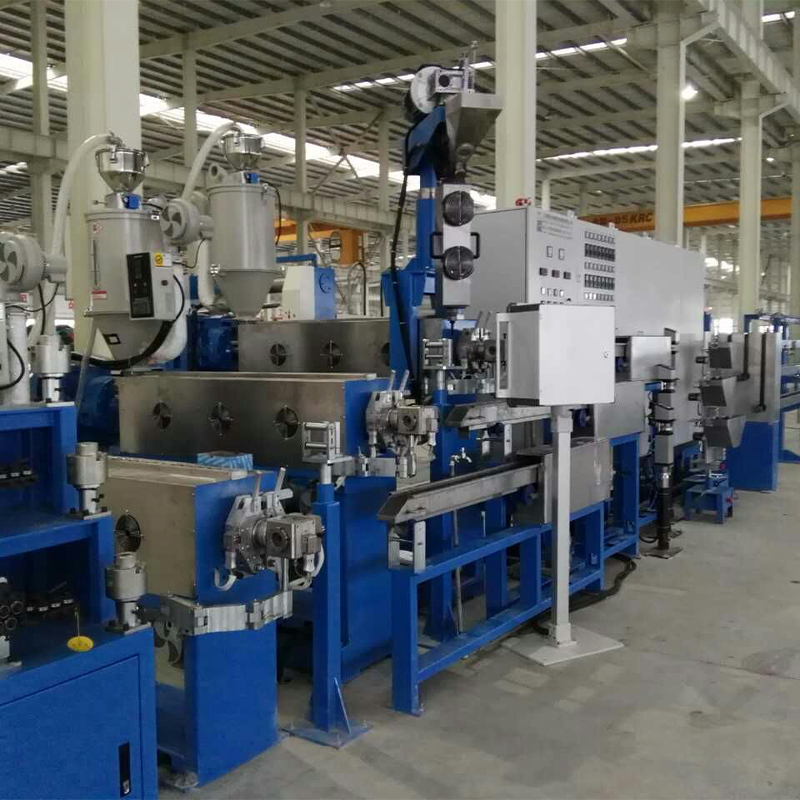

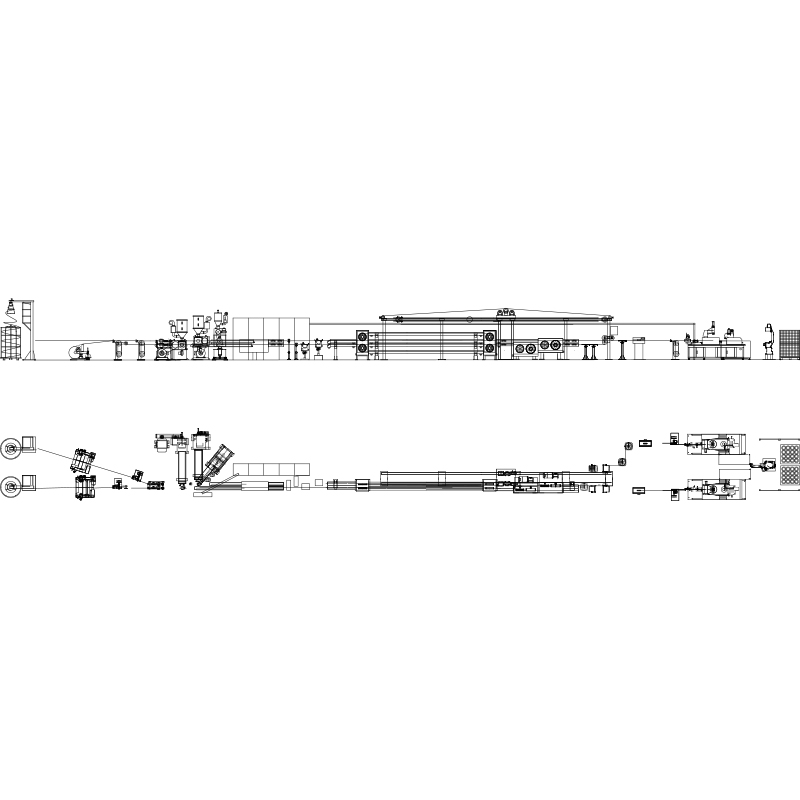

Modern Kablo Ekstrüzyon Hattı konfigürasyonları tipik olarak ekstruder tamburunu bağımsız olarak kontrol edilen beş ila sekiz ısıtma bölgesine ve ayrıca ayrı kalıp ve çapraz kafa bölgelerine böler. Bu segmentasyonun amacı yalnızca polimeri hedef erime sıcaklığına ısıtmak değildir; tüm plastikleştirme yolu boyunca termal eğimi yöneterek eriyiğin hedef duvar kalınlığı ve hat hızı için doğru viskozitede tutarlı, kabarcıksız bir durumda kalıba ulaşmasını sağlamaktır.

Yaygın bir yanılgı, tüm namlu bölgelerinin benzer sıcaklıklarda çalışması gerektiği ve kalıba doğru yalnızca küçük bir artış olması gerektiğidir. Pratikte optimal profil büyük oranda malzemeye bağlıdır. HDPE gibi yarı kristal polimerler için yükselen bir profil (soğuk besleme bölgesi, giderek daha sıcak ölçüm bölgesi) kademeli erimeyi destekler ve beslemeyi engelleyen erken erime riskini azaltır. Sert PVC gibi amorf malzemeler için ölçüm bölgesinde hafif bir eğim bulunan daha düz bir profil, aşırı kesme ısısı birikiminden kaynaklanan bozulmayı önler. Bu profili yanlış ayarlamak, yalnızca kıvılcım testi veya müşterinin son kullanım testi sırasında ortaya çıkan mikro jel kalıntılarına veya yüzey kusurlarına neden olur.

Malzemeye Göre Ortak Sıcaklık Profili Stratejileri

Bu profiller sabit tarifler olarak değil, başlangıç referansları olarak hizmet eder. Gerçek dünya optimizasyonu, kalıp girişinde erime basınç göstergeleri ve varil bölgesi ayar noktalarından bağımsız olarak gerçek erime sıcaklığını doğrulamak için bir kızılötesi erime termometresi gerektirir; bu, 200 m/dak'nın üzerindeki yüksek hızlı hatlarda çalışırken önemli ölçüde önemli olan bir ayrımdır.

Caterpillar Çekme Gerilim Kontrolü ve İletken Uzaması Üzerindeki Etkisi

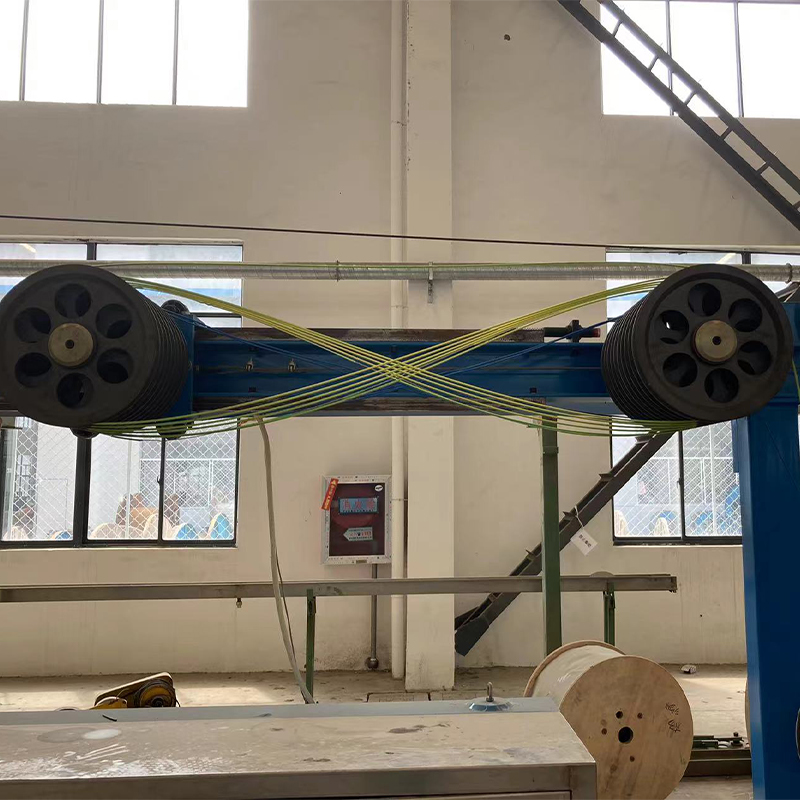

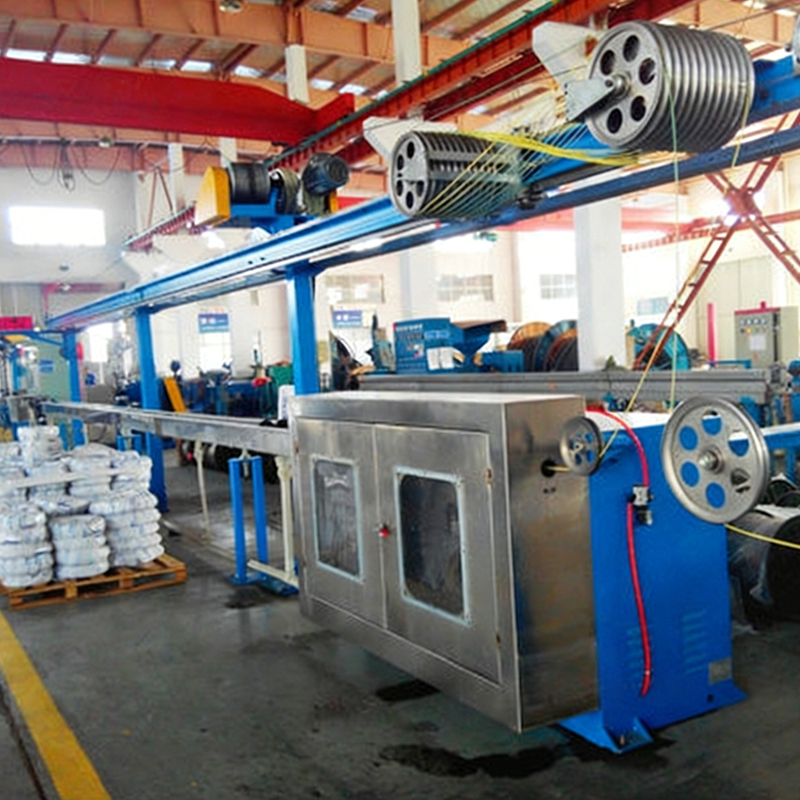

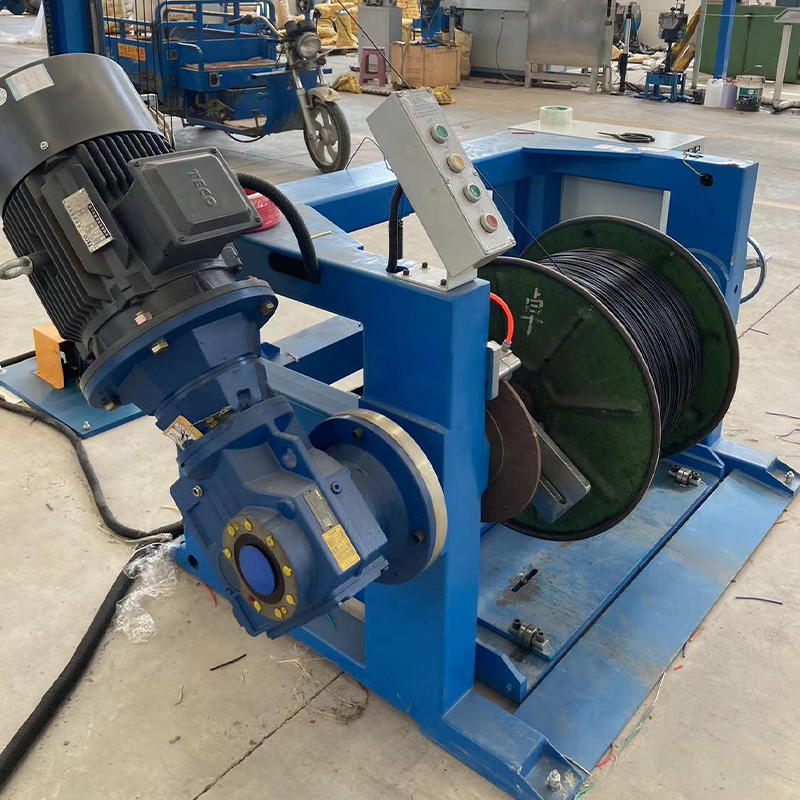

Bir Tel ve Kablo Ekstrüzyon Hattında, tırtıl çekme ünitesi bitmiş kabloyu belirli bir hızda çekmekten daha fazlasını yapar; yalıtım duvar kalınlığının gerçek zamanlı olarak ayarlandığı birincil mekanizmadır. Çekme hızı ile ekstruder çıkış hızı arasındaki ilişki aşağı çekme oranını belirler ve bu da ekstrüdatın kalıp çıkışı ile katılaşma noktası arasında ne kadar uzadığını belirler. Çekme sırasındaki %1-2'lik bir hız değişimi bile, nominal duvar kalınlığını IEC 60227 veya UL 83 gibi standartlar tarafından belirlenen tolerans aralığının dışına kaydırabilir.

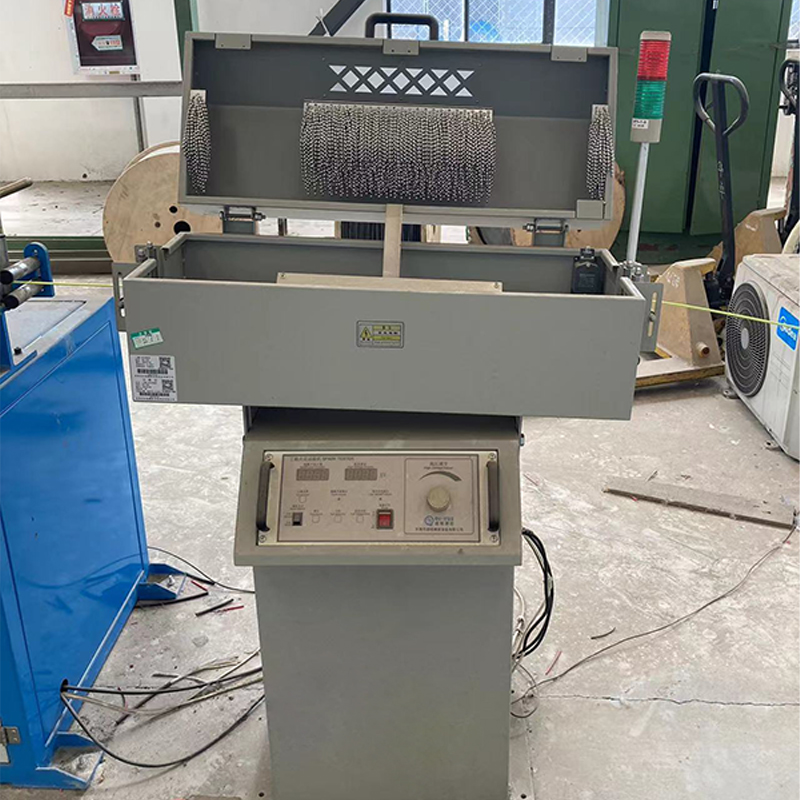

Çekme geriliminin daha az tartışılan bir sonucu, iletkenin kendisi üzerindeki etkisidir. Gerilim aşırı olduğunda (tipik olarak çok yüksek ayarlanmış tırtıl bant basıncından veya çekme hızı ile boşaltma gerilimi arasındaki uyumsuzluktan kaynaklandığında) iletken kalıcı olarak uzamaya maruz kalır. Çok telli iletkenlerde bu uzama, bireysel kabloların döşenme uzunluğunu sıkıştırarak iletkenin birim uzunluk başına DC direncini değiştirir ve potansiyel olarak kilometre başına direnç ölçümlerine uygunluğun dışına iter. Bu etki özellikle tel çekme mukavemeti marjlarının daha küçük olduğu 0,5 mm²'nin altındaki ince tel yapılarda belirgindir.

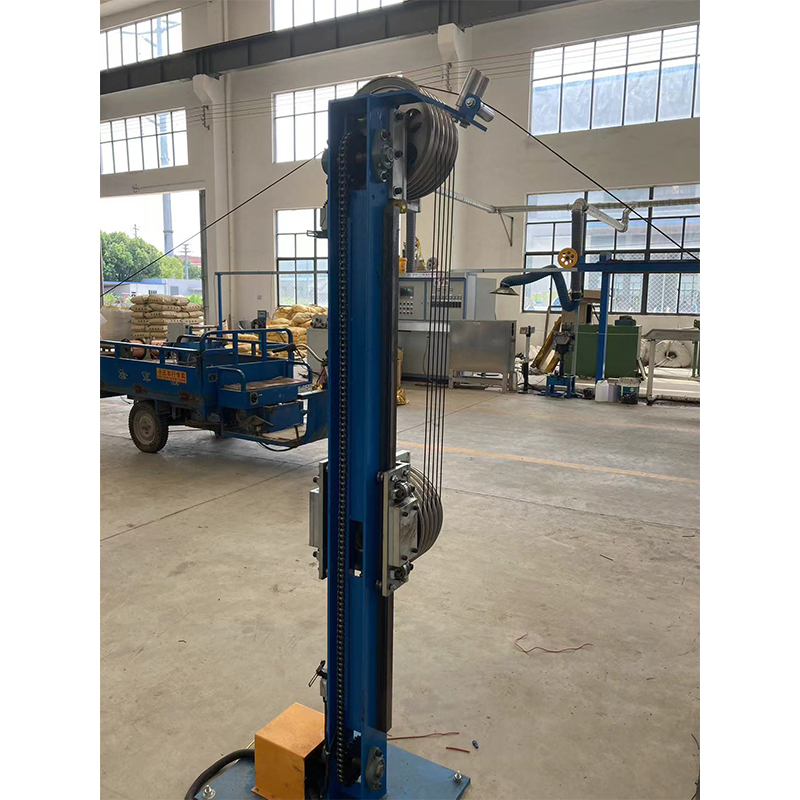

Uygun tırtıl konfigürasyonu, kayış temas uzunluğunun ve basıncın kablo dış çapına ve kılıf bileşiği sertliğine uygun olmasını gerektirir. Silikon veya esnek TPU gibi daha yumuşak bileşikler, yüzey izlerini önlemek için daha düşük bant sıkıştırma kuvveti ve daha geniş bant pedleri gerektirir. Kontrol sistemi, başlatma ve kapatma sırasındaki hızlanma ve yavaşlama aşamaları da dahil olmak üzere tüm çalışma boyunca sabit bir gerilim penceresi sağlamak için hem ödeme hem de alımdan dansçı dönüş konumu geri bildirimini entegre etmelidir.

Eski Hatların Güçlendirilmesi: Neler Yükseltilebilir ve Yükseltilemez

Birçok kablo üreticisi, mekanik olarak sağlam ancak güncel olmayan kontrol mimarileri, analog sıcaklık kontrolörleri ve modern MES veya veri toplama sistemleriyle entegrasyonu engelleyen röle tabanlı sıralama mantığı nedeniyle sınırlı olan 15-25 yıllık Tel ve Kablo Ekstrüzyon Hattı ekipmanlarını çalıştırmaktadır. Hattın tamamının değiştirilmesi her zaman en ekonomik yol değildir. Hedeflenen güçlendirmeler, ekstruder tamburunun, vidasının ve dişli kutusunun mekanik durumunun minimum aşınma eşiklerini karşılaması koşuluyla, sermaye maliyetinin %30-50'si karşılığında yeni bir hattın kapasitesinin %70-85'ini geri kazanabilir.

Güçlendirme Öncelik Değerlendirmesi

• Yüksek değerli yükseltmeler: Modern Siemens S7 veya Allen-Bradley ControlLogix platformlarıyla PLC değişimi, reçete yönetimli dokunmatik ekranlı HMI, lazer göstergeler kullanılarak kapalı çevrim çap kontrolü ve gerilim geri bildirimli servo tahrikli çekme
• Orta değerli yükseltmeler: Analog varil bölge kontrolörlerinin otomatik ayarlama özelliğine sahip dijital PID üniteleriyle değiştirilmesi, sürücü invertörlerinin enerji geri kazanım frenlemeli mevcut nesil değişken frekanslı sürücülere yükseltilmesi
• Arızalı olmadığı sürece daha düşük değer: Mekanik olarak sağlam dişli kutularını, astardan vidaya açıklığında %40'tan az aşınma olan ekstruder varillerini veya korozyona uğramayan soğutma oluğu yapılarını değiştirmek
• Retrofit uyumlu değil: Hizalama toleranslarını aşan çerçeve distorsiyonuna sahip ekstruder çerçeveleri, merkezleme cıvatalarında soyulmuş dişli formlara sahip çaprazkafalar veya bileşik karışımların ayrılmasına neden olan iç aşınmaya sahip besleme hunileri

Shanghai Yessjet Precise Machinery Co., Ltd., eskiyen Kablo Ekstrüzyon Hattı ekipmanını çalıştıran müşteriler için yapılandırılmış bir güçlendirme değerlendirme süreci geliştirdi. Değerlendirme, boroskop yoluyla vida ve namlu aşınma ölçümünü, dişli kutusu boşluk testini, namlu ısıtıcı performansının termal görüntülemesini ve mevcut yedek parça bulunmayan eski bileşenleri belirlemek için bir kontrol sistemi denetimini kapsar. Bu teşhis adımı, müşterilerin üç ila beş yıl içinde tamamen değiştirilmesi gereken mekanik platformlardaki kontrol yükseltmelerine yatırım yapmasını önler.

Kapalı Döngü Çap Kontrolü: Nasıl Çalışır ve Sınırları Nerede?

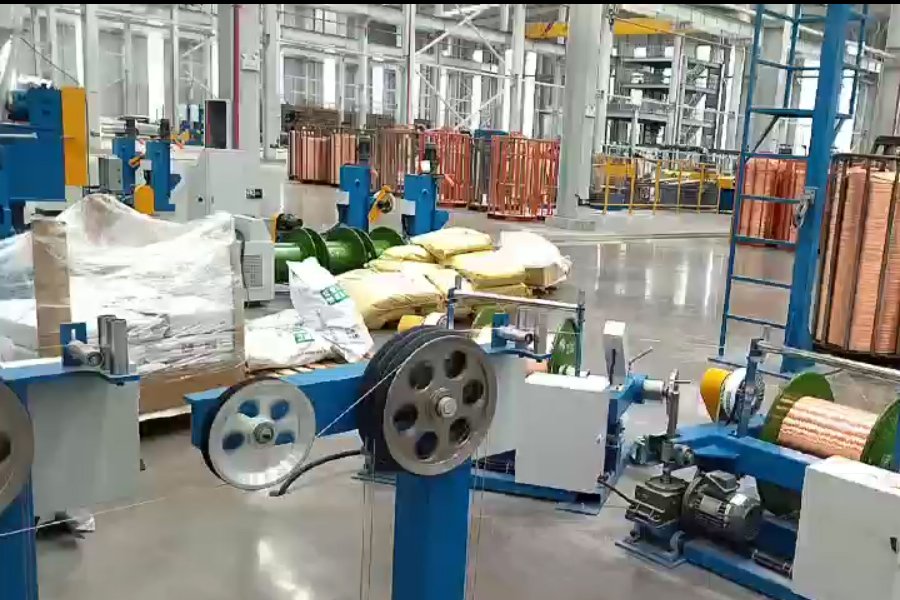

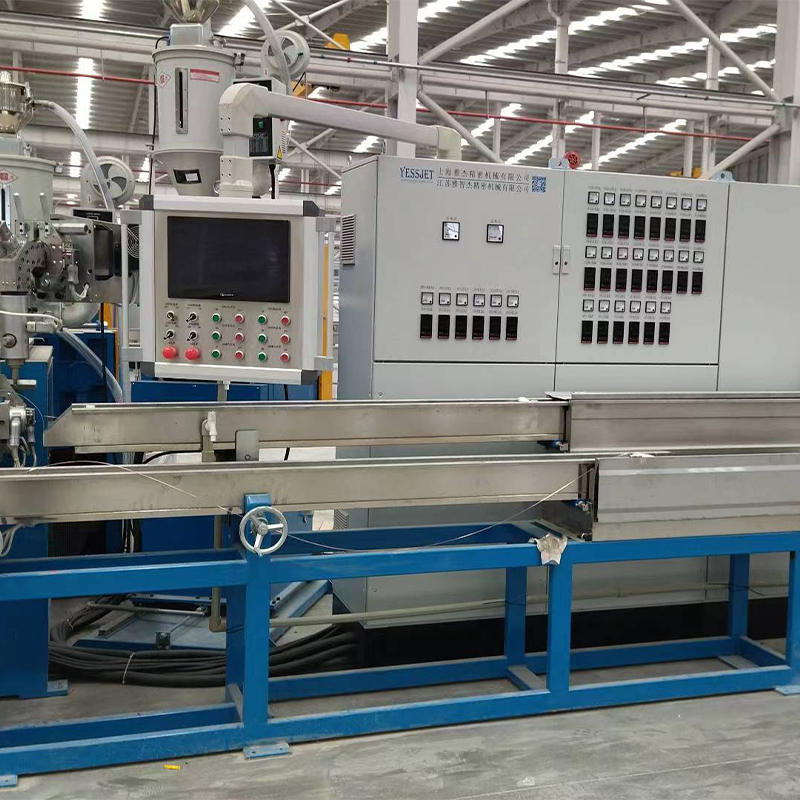

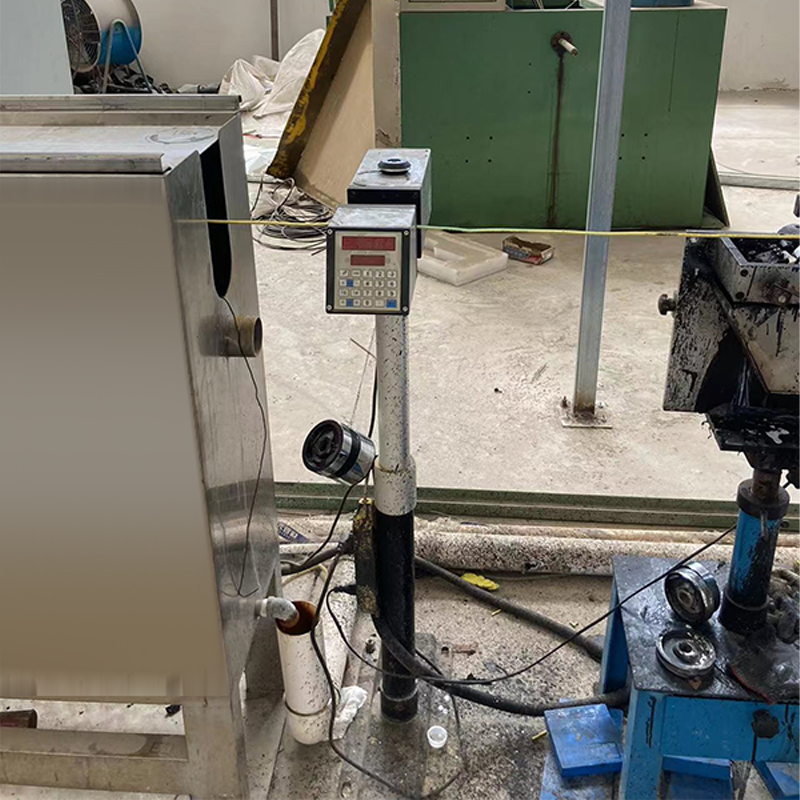

Soğutma oluğunun hemen sonrasına yerleştirilen lazer çap göstergeleri artık çoğu yeni Kablo Ekstrüzyon Hattı kurulumunda standarttır. Gösterge, dış çapı sürekli olarak (genellikle 500 ila 2.000 Hz tarama hızlarında) ölçer ve hedef çaptan sapmaları gerçek zamanlı olarak düzeltmek için ölçümü hat hızı kontrol cihazına veya ekstruder vida hızı sürücüsüne geri gönderir. İyi ayarlanmış sistemlerde, bu kapalı döngü mimarisi, 100–150 m/dak hızla çalışan hatlarda çap toleransını ±0,02 mm dahilinde koruyabilir; bu, çoğu IEC ve UL kablo standardının gerekliliklerini, kararlı durum üretimi sırasında operatör müdahalesine gerek kalmadan karşılar.

Ancak kapalı devre çap kontrolünün, ekipman tedarikçileri tarafından her zaman açık bir şekilde iletilmeyen önemli sınırlamaları vardır. Gösterge dış ceket çapını ölçer; duvar kalınlığı eksantrikliğini doğrudan tespit edemez; bu, ultrasonik duvar kalınlığı ölçeri veya su oluğuna yerleştirilmiş kapasitans bazlı eksantriklik monitörünü gerektirir. Çapraz kafa gövdesinin termal genleşmesi nedeniyle uzun bir çalışma sırasında kalıp merkezlemesi kayarsa, kablo %30-40 eksantriklikle çalışırken dış çapı mükemmel şekilde ölçebilir. Proses kontrolü için yalnızca çap ölçere güvenmek, en ince noktada minimum duvar kalınlığında başarısız olan malzeme üretirken dış çap kontrollerini geçecektir.

Ek olarak, geri besleme döngüsü yanıt süresi, kalıp çıkışı ile ölçüm cihazı konumu arasındaki mesafeyle sınırlanır. Polimerin daha uzun soğutma süresine ihtiyaç duyduğu büyük iletken kablolar için gerekli olan uzun soğutma oluklarına sahip hatlarda, bu taşıma gecikmesi tipik hat hızlarında 15 ila 40 saniye olabilir. Bu gecikme sırasında, prosesteki bir aksaklık (örneğin, kısmen tıkalı bir elek paketinden kaynaklanan erime basıncındaki artış), kontrol sistemi yanıt vermeden önce zaten 25 ila 60 metrelik tolerans dışı kablo üretmiştir. Bu gecikmeyi anlamak ve kontrol algoritmasında uygun ölü bant parametrelerini ayarlamak, ürün tutarlılığına genellikle orijinal bozulmadan daha fazla zarar veren aşırı düzeltme salınımını önlemek için çok önemlidir.

Otomatik Sarma ve Robotik Paletleme: Hat Sonu Otomasyonu için Entegrasyon Konuları

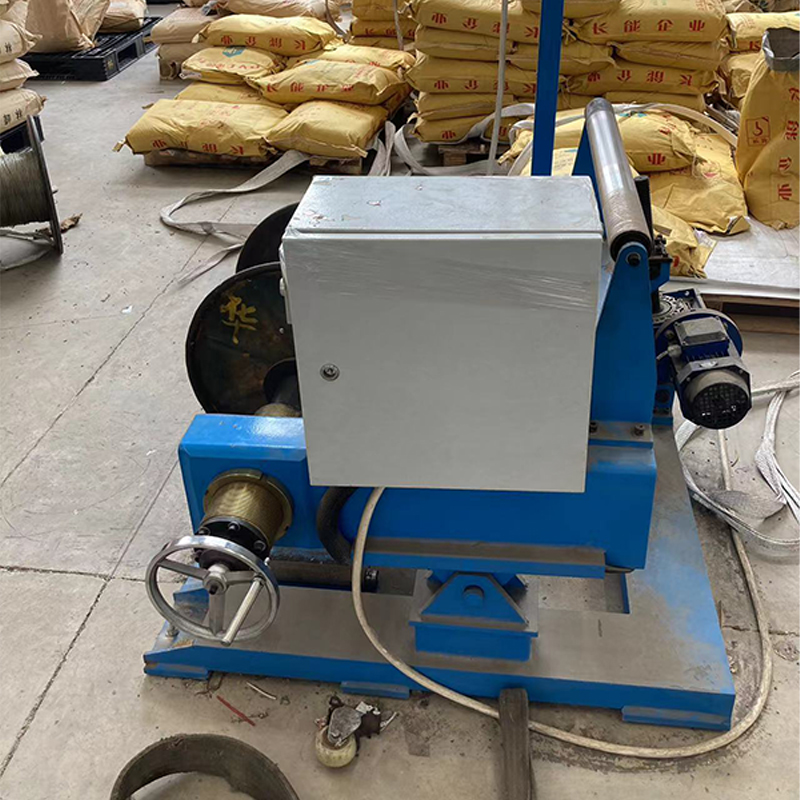

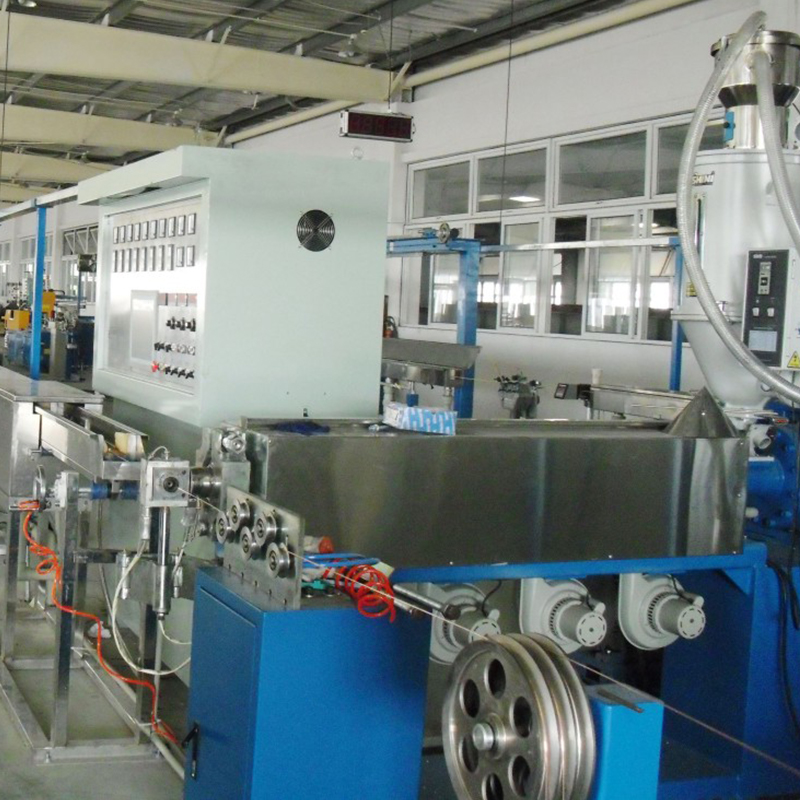

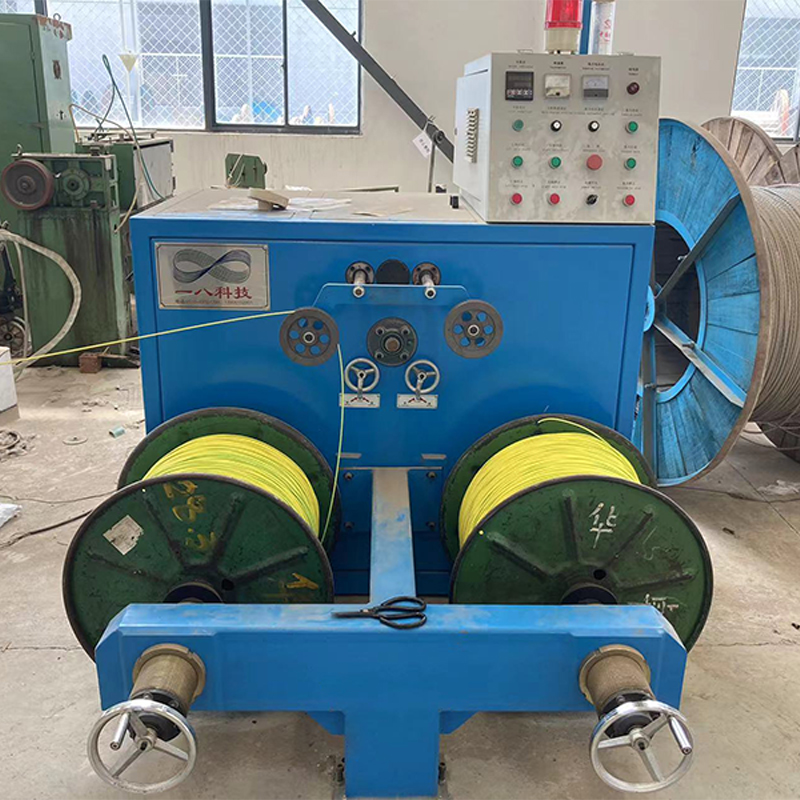

Otomatik sarma makinelerini, çemberleme veya bantlama istasyonlarını ve robotik paletleme sistemlerini kapsayan hat sonu otomasyonu genellikle Tel ve Kablo Ekstrüzyon Hattının ilk devreye alınması sırasında gelecekte yapılacak bir ekleme olarak planlanır, daha sonra sermaye kısıtlamaları veya entegrasyon karmaşıklığı nedeniyle süresiz olarak ertelenir. Bunun sonucunda manüel sarma ve paletleme üretim darboğazı haline gelir ve hat hızı, ekstrüderin çıkış kapasitesiyle değil, operatörlerin bitmiş bobinleri işleyebileceği fiziksel hız ile sınırlanır. 300 m/dak'nın üzerindeki hızlarda küçük çaplı inşaat teli üreten hatlarda, manuel sarma kesinlikle uygun değildir; bobin değiştirme döngüsü, üretim çıktısına ayak uyduramaz.

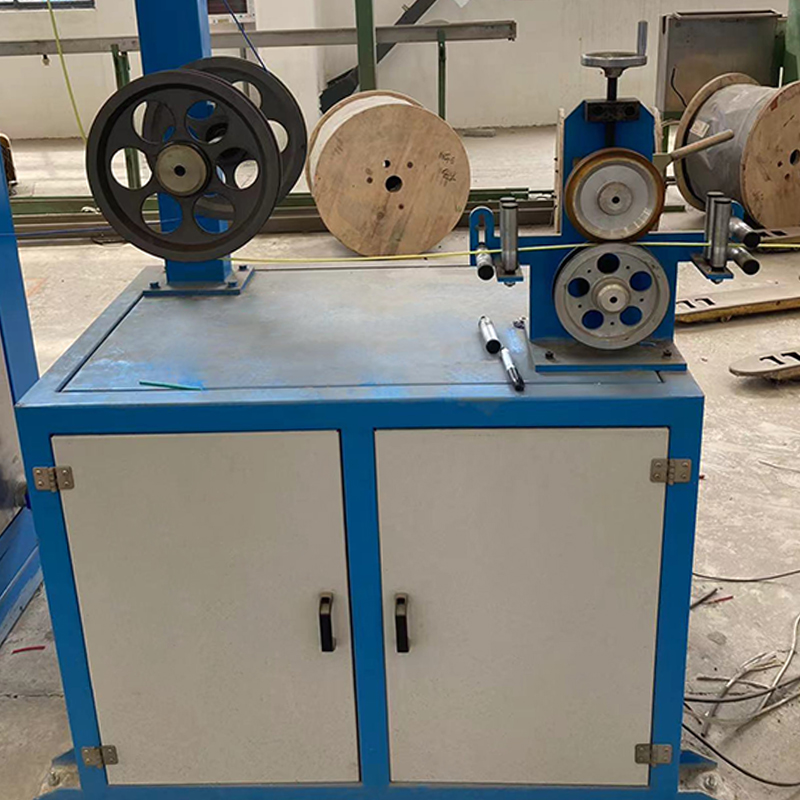

Otomatik bobin yapıcıların mevcut bir hatta entegre edilmesi, ekstruder kontrol seviyesinde ayarlanan çeşitli parametrelere dikkat edilmesini gerektirir: çekme kodlayıcısından doğru sayaç sayımı, uçan bıçak veya döner kesiciye güvenilir bir kesme sinyali ve kesici ile yeni bobin göbeği arasında kablo gevşekliğinin birikmesine izin vermeyen bir bobin transfer dizisi. Ekstruder hattı PLC'si bu el sıkışma sinyalleri göz önünde bulundurularak tasarlanmadıysa, otomatik koylerin yenilenmesi, sadece koyler donanımının kurulumunun ötesinde kontrol sisteminin önemli ölçüde yeniden çalışmasını gerektirebilir.

Shanghai Yessjet Precise Machinery Co., Ltd., müşteri sarma ve paletleme ekipmanını hemen satın almasa bile, ilk yapım aşamasından itibaren planlı bir yetenek olarak hat sonu otomasyon entegrasyonuna sahip Tel ve Kablo Ekstrüzyon Hattı kontrol mimarileri tasarlar. Yedek I/O kapasitesi, koyler iletişimi için önceden kablolanmış terminal blokları ve belgelenmiş sinyal haritaları standart devreye alma paketine dahildir; bu sayede müşterilerin daha sonra kontrol sisteminin yeniden tasarlanması için fabrikaya dönmelerine gerek kalmadan robotik paletleme veya otomatik sarmalama eklemelerine olanak sağlanır. Bu ileriye dönük uyumlu yaklaşım, üretim hacimleri sonunda tam hat sonu otomasyonunu haklı çıkardığında gereken toplam yatırımı önemli ölçüde azaltır.
