Kol Ucu Takım Seçimi Robotik Paletleyici Sarmal Kabloyu Taşıyan Sistemler

Robotik Paletleyicideki kol sonu aracı (EOAT), sistemin üretimdeki döngü süresi ve yerleştirme doğruluğu hedeflerine gerçekten ulaşıp ulaşmamasından en fazla sorumlu olan tek bileşendir; ancak spesifikasyon aşamasında robot kolunun kendisinden çok daha az mühendislik ilgisi görür. Kablo üreticileri için bu zorluk özellikle ciddidir çünkü sarmal kablo mekanik olarak zor bir yüktür: yuvarlaktır, nispeten deforme olabilir, ürün aileleri arasında dış çapı değişkendir ve genellikle besleme konveyöründe tutarsız konum ve yönlerde sunulur. Sert kartonlar veya tek tip torbalar için tasarlanmış bir tutucu, sarmal kablo üzerinde tekrar tekrar arıza yapacak ve dengesiz palet yüklerinde biriken yerleştirme hatalarına neden olacak ve düzeltilmesi için manuel müdahale gerektirecektir.

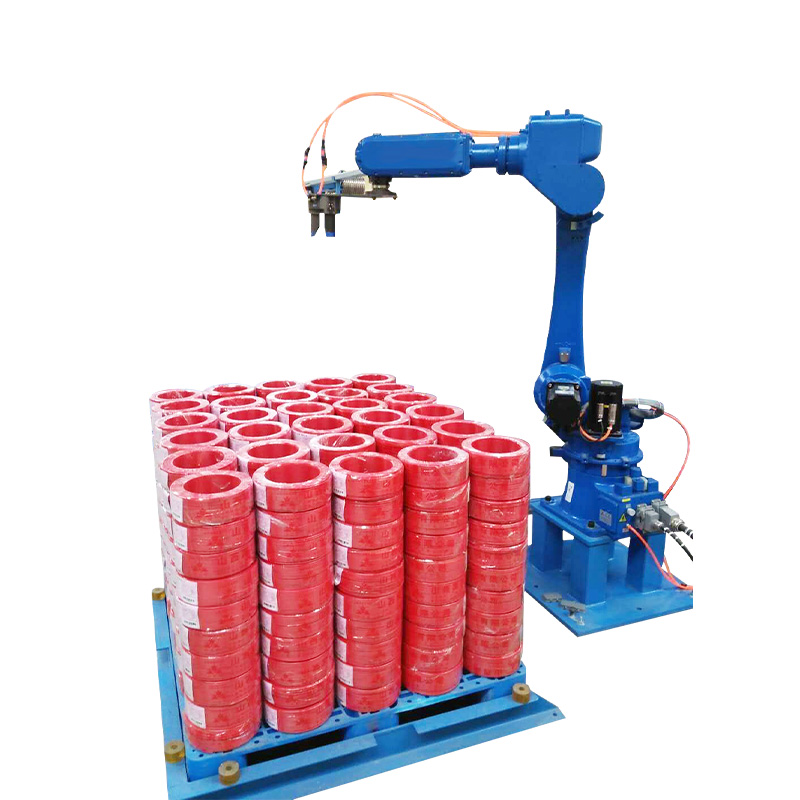

Sarmal kablo paletleme için iki baskın EOAT yaklaşımı kelepçe tutucular ve çatal tarzı kaldırıcılardır. Kelepçe tutucular, transfer sırasında bobini tutmak için iki veya daha fazla çene yüzünden yanal basınç uygular; bu, tutarlı bir dış çapa ve sıkıştırma kuvveti altında deformasyona direnecek kadar sert bir kılıf malzemesine sahip bobinler için etkilidir. Çatal tarzı kaldırıcılar, bobinin altına iki veya daha fazla çatal yerleştirir ve aşağıdan kaldırır; bu, doğası gereği dış çap değişimini daha fazla affeder, ancak bobinin konveyör yüzeyinin üzerinde bilinen bir yükseklikte sunulmasını gerektirir ve çatalın yerleştirilmesi için bobinin altında yeterli açıklık gerektirir. Aynı paletleme hücresinde 8 mm'den 60 mm'ye kadar kablo dış çaplarını çalıştıran karma ürün ortamları için, ayarlanabilir kelepçe genişliğine ve geri çekilebilir alt desteğe sahip hibrit bir araç, daha yüksek takım karmaşıklığı ve ürün aileleri arasında daha uzun geçiş süresi pahasına en geniş uyumluluk aralığını sunar.

Shanghai Yessjet Precise Machinery Co., Ltd., EOAT spesifikasyonlarını Akıllı Robot İstifleyici Müşterinin çalıştırmayı planladığı her kablo ürünü için bobin dış çapı aralığını, bobin ağırlık aralığını, kılıf malzemesi sertliğini ve çemberleme konfigürasyonunu belgeleyen bir yük matrisi ile başlayan sistem tasarım süreci. Bu matris, hem aletin mekanik tasarımını hem de robot programının yörüngesini yönlendirir; çünkü daha ağır bir bobin veya daha büyük bir dış çap, çoğu palet modelinin istikrarlı istifleme için gerektirdiği ±5 mm tolerans dahilinde yerleştirme doğruluğunu korumak amacıyla farklı bir yaklaşma açısı ve yavaşlama profili gerektirir.

Palet Deseni Programlama: Statik Desenler ve Uyarlanabilir Katman Mantığı

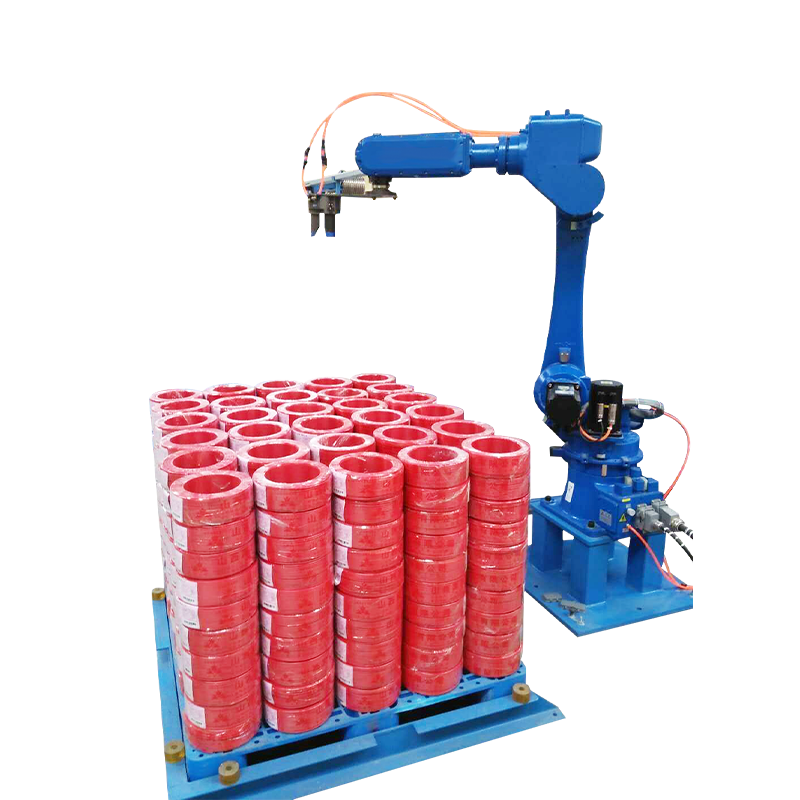

Palet modeli programlama Akıllı İstifleme Robot Kolu Sistem, yuvarlak rulolu ürünler için dikdörtgen kartonlara göre daha karmaşıktır çünkü daireler verimli bir şekilde mozaik oluşturmaz ve rulolar arasındaki boşluk yönetimi hem palet stabilitesini hem de palet başına etkili yük yoğunluğunu belirler. Her katmanın önceden tanımlanmış bir bobin yerleştirme ızgarasını takip ettiği statik model programlamanın uygulanması kolaydır ve tek bir ürün için öngörülebilir sonuçlar üretir. Bununla birlikte, 200 mm OD bobin için optimize edilmiş bir model aşırı boşluklar bırakacağından veya hat, model ayarlaması olmadan 240 mm OD ürününe geçtiğinde bobinden bobine temas girişimine neden olacağından, bobin dış çapının çalışmalar arasında değiştiği karma ürün ortamlarında statik modeller bir sorun haline gelir.

Uyarlanabilir katman mantığı, görüntü sistemi tarafından ölçülen veya reçete yönetimi arayüzü aracılığıyla girilen gerçek bobin OD'sine dayalı olarak çalışma zamanında yerleştirme ızgarasını hesaplayarak bu sorunu giderir. Robot kontrolörü, geçerli OD'de katman başına kaç bobinin sığacağını belirler, deseni palet ayak izi içinde ortalamak için en uygun satır ve sütun aralığını hesaplar ve her yerleştirme hareketi için dinamik olarak geçiş noktalarını oluşturur. Bu yaklaşım, her ürün SKU'su için statik modellerden oluşan bir kitaplık tutma ihtiyacını ortadan kaldırır; bu kitaplık, pratikte hantallaşır ve yeni kablo ürünleri piyasaya sürüldükçe bakım yükü haline gelir.

Model Yaklaşımlarının Üretim Ortamına Göre Karşılaştırılması

Alternatif katmanların 90 derece döndürüldüğü veya yarım bobin aralığı kadar kaydırıldığı katman kilitleme desenleri, yanal kaymayı önlemek için düz bir yüzeye sahip olmayan yuvarlak bobinler için palet stabilitesini önemli ölçüde artırır. Uyarlanabilir bir model sisteminde katman kilitlemenin uygulanması, robot kontrol cihazının mevcut katman numarasını izlemesini ve hesaplanan ızgaraya doğru dönüş ofsetini uygulamasını gerektirir; bu, uygulanması kolay olan ancak operatörlerin genellikle gerçekleştirmek üzere eğitildiğinden daha karmaşık model programlaması gerektirdiğinden temel statik model sistemlerinde sıklıkla atlanan bir mantıksal adımdır.

Çevrim Süresi Analizi: Akıllı Robot İstifleyici Sistemlerinin Gerçek Üretimde Zaman Kaybettiği Yer

Akıllı Robot İstifleyici için tedarikçinin teklif ettiği çevrim süreleri neredeyse her zaman ideal koşullar altında ölçülür: tek bobin boyutu, sabit bir besleme noktasında önceden konumlandırılmış, boş bir palet üzerine sabit yükseklikte yerleştirilmiş, palet değiştirme olayı olmadan. Gerçek üretim döngü süreleri, her üretim vardiyasında mevcut olan ancak kıyaslama testinde bulunmayan faktörler nedeniyle bu belirtilen rakamlardan sürekli olarak %15-30 daha uzundur: besleme konveyöründeki bobin konumu değişimi, katmanlar biriktikçe palet yüksekliğindeki artış, palet değişiminin aksama süresi ve ilk yerleştirme denemesinde bir bobin doğru şekilde oturmadığında ara sıra yeniden toplama.

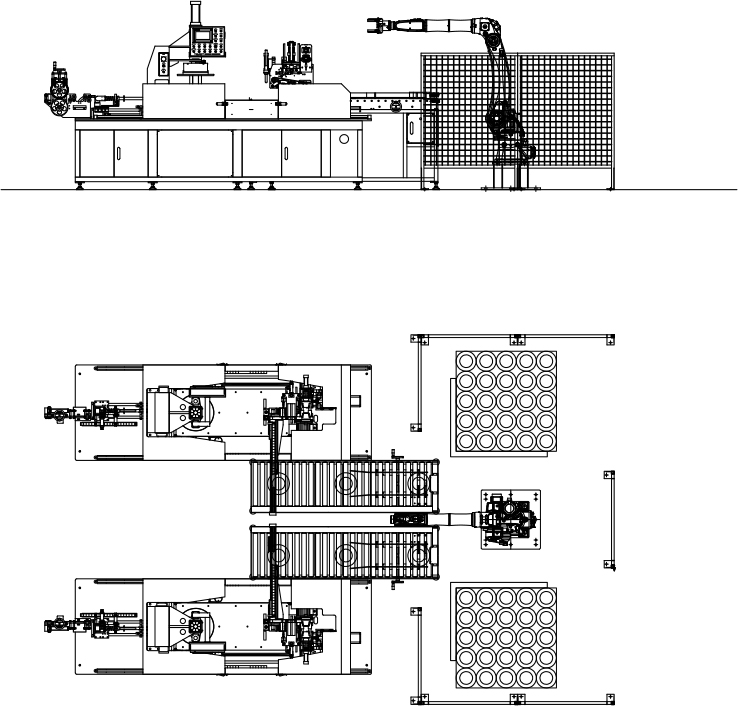

Çoğu Akıllı İstifleme Robot Kolu kurulumunda kurtarılabilir en büyük zaman kaybı, palet değiştirme sırasıdır; yani robotun son bobini dolu bir palete yerleştirmesi ile yeni bir boş palete ilk yerleştirmesi arasında geçen süredir. Forklift kullanarak manuel palet değişimi genellikle 60-120 saniye sürer; bu pencere sırasında yukarı yöndeki sarma hattı ya durur ya da uzun bir değişim dizisi için yeterli kapasiteye sahip olmayabilen bir tampon konveyör üzerinde bobinleri biriktirir. Mevcut palet doldurulurken robot çalışma zarfının altına boş bir paleti önceden konumlandıran otomatik palet dağıtıcıları, değişim aralığını 10-20 saniyeye düşürür ve çok hatlı tesislerde sıklıkla zamanlama çakışmaları yaratan paylaşılan bir kaynak olan forklift kullanılabilirliğine olan bağımlılığı ortadan kaldırır.

• Besleme konveyörünün konumlandırılması: Besleme konveyöründe ±30 mm'lik bobin konumu değişimi, konum düzeltmesi gerçekleştiren görsel yönlendirmeli sistem için toplama döngüsü başına 0,3-0,8 saniye ekler - vardiya başına 500 toplama boyunca bu, 2,5-6,5 dakikalık kümülatif kayıp zamanı temsil eder
• Palet yüksekliği telafisi: Birbirini takip eden her katman, yerleştirme noktasını bobin yığını yüksekliği kadar yükseltir; robotun, üst katmanlar için daha uzun bir dikey mesafe kat etmesi gerekir; bu, zemin katmanı döngüsüne kıyasla yerleştirme başına 0,2-0,5 saniye ekler; bu etki, 6-8 katmandan oluşan tam bir palet boyunca birleşir
• Etkinlikleri yeniden seçin: İlk yerleştirme denemesinden sonra doğru şekilde yerleşmeyen bobinler, robotun kaldırmasını, yeniden konumlandırmasını ve yeniden yerleştirmesini gerektirir; bu işlem 3-8 saniye sürer ve yerleştirme onay sensörleri olmayan sistemlerde toplam toplamaların %1-3'ü oranında gerçekleşir.
• Çemberleme kuyruğu girişimi: Kusursuz şekilde bağlanmış bobinlerdeki gevşek kayış kuyrukları, yerleştirme sırasında bitişik bobinlere müdahale edebilir ve robot bobini bırakmadan önce kuyruğun yerleşmesi için 2-5 saniyelik bir bekleme süresi gerektirir; bu, robotun kendisinden ziyade yukarı akıştaki çemberleme istasyonuna kadar uzanan bir sorundur.

Robotik Paletleme Hücrelerinde Görüş Sistemi Entegrasyonu: Kalibrasyon ve Drift Yönetimi

Kablo üretim ortamlarındaki görsel yönlendirmeli Robotik Paletleme sistemleri, tipik endüstriyel görsel denetim uygulamalarından farklı kalibrasyon zorluklarıyla karşı karşıyadır; çünkü çalışma ortamı, bitişik makinelerden gelen titreşimi, tavandaki vinç hareketinden kaynaklanan değişken ortam aydınlatmasını ve aydınlatma açısına ve kılıf rengine bağlı olarak tutarsız görüntü kontrastı oluşturan ürün yüzey özelliklerini (yansıtıcı kayış malzemesi ve mat veya yarı parlak kaplama yüzeyleri ile sarılı bobinler) birleştirir. Sabahları sabit fabrika aydınlatması altında kalibre edilen bir görüş sistemi, tavandaki vinç gölgeleri veya bitişik ekipmanın titreşimi etkili görüntü ağırlık merkezi hesaplamasını değiştirmişse, vardiyanın ortasında 5-15 mm'lik toplama konumu hataları üretebilir.

Üretim ortamlarında görüntü kalibrasyonu sapmasını yönetmeye yönelik en etkili yaklaşım, görüş alanı içindeki sabit yapılandırılmış aydınlatmanın (ortamdaki fabrika aydınlatmasından bağımsız olarak) ve periyodik bir döngü içi kalibrasyon doğrulama rutininin birleşimidir. Tipik olarak kamera braketine monte edilen halka ışık veya doğrusal çubuk ışıktan oluşan yapısal aydınlatma, aydınlatma geometrisinin ortam koşullarından bağımsız olarak sabit olmasını sağlar. Döngü içi kalibrasyon kontrolü, robotun periyodik olarak bilinen bir konumdan bir referans hedefi seçmesini ve görüş sisteminin rapor edilen konumunu bilinen yer gerçeğiyle karşılaştırmasını içerir; bir eşiğin üzerindeki sapmalar, üretim devam etmeden önce otomatik bir yeniden kalibrasyon rutinini tetikler.

Termal sürüklenme, iklim kontrolü olmayan tesislerde ikincil bir kalibrasyon sorunudur. Kamera montaj braketi ve robot tabanı gün boyunca termal olarak genişler ve kamera çerçevesi ile robot dünyası çerçevesi arasındaki uzamsal ilişkiyi milimetrenin kesirleri kadar kaydırarak öğleden sonraki en yüksek sıcaklıkta 3-8 mm'lik yerleştirme hatalarına yol açar. Termal kaymanın telafisi, ya robottan kameraya dönüşüm matrisinde (birden fazla sıcaklıkta yapılan kalibrasyondan elde edilen) bir sıcaklık katsayısı düzeltmesi ya da kamera için termal genleşmeyi en aza indiren sert bir Invar alaşımlı montaj yapısı gerektirir. Çoğu üretim tesisi, sürüklenme aralığını absorbe etmek için palet desenindeki yerleştirme toleransını genişleterek, kalibrasyon bakım yükünün ortadan kaldırılması karşılığında palet yoğunluğunda hafif bir azalmayı kabul ederek bu durumu pragmatik bir şekilde ele alır.

Akıllı İstifleme Robot Kolu Hücrelerinde Güvenlik Mimarisi: Güvenlik Çitinin Ötesinde

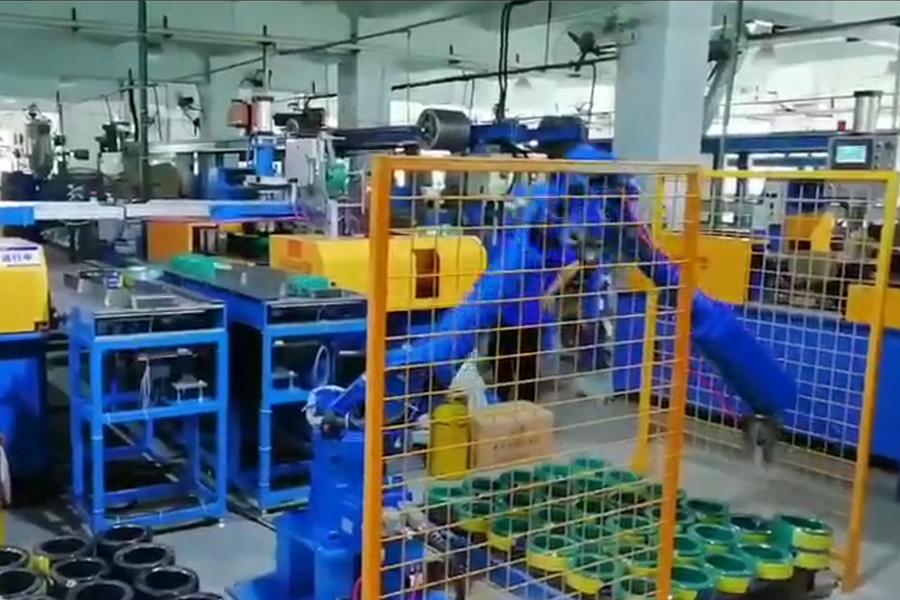

Endüstriyel robot hücrelerine yönelik geleneksel güvenlik mimarisi, kilitli erişim kapılarına sahip fiziksel bir çevre çitine dayanır; bu çözüm, etkili ancak operatörlerin bobin sıkışmasını gidermek, palet kalite denetimi veya şerit kuyruğu yönetimi için robot çalışma ortamına sık sık erişmesi gereken tesislerde operasyonel sürtünme yaratan bir çözümdür. Yüksek verimli kablo paletleme operasyonlarında çitlerin sık sık kesintiye uğraması etkin sistem çalışma süresini önemli ölçüde azaltır çünkü her kapı girişi tam bir güvenlik durmasını tetikler ve üretim devam etmeden önce kasıtlı bir yeniden başlatma sırası gerektirir. Bir üretim vardiyasındaki kümülatif etki, mevcut toplam sürenin %5-10'una karşılık gelebilir ve Akıllı İstifleme Robot Kolunun sağlamak için kurulduğu iş gücü tasarrufunun bir kısmını dengeleyebilir.

Modern Akıllı Robot İstifleyici kurulumları, çevre çitini alan tarayıcıları, güvenlik dereceli görüş sistemleri ve kuvvet sınırlı robot modlarıyla değiştiren veya tamamlayan işbirliğine dayalı güvenlik mimarilerini giderek daha fazla kullanıyor. Zemin seviyesine monte edilen lazer tabanlı güvenlik cihazları olan alan tarayıcıları, robotun çalışma alanı içerisinde yapılandırılabilir güvenlik bölgelerini tanımlar. Bir operatör tanımlanmış bir bölgeye girdiğinde, robot tamamen durmak yerine güvenli bir düşük hıza (tipik olarak ISO/TS 15066 uyarınca 250 mm/s veya daha düşük) düşer ve üretim tamamen durdurulmadan denetim ve küçük müdahale görevleri için sınırlı insan-robot bir arada bulunmasına olanak tanır. Operatör aktif alma ve yerleştirme alanı etrafındaki iç hariç tutma bölgesine girerse yine de tam durdurma tetiklenir.

• Güvenlik dereceli izlenen durdurma (SRMS): Bir operatör izlenen bölgeye girdiğinde robot durur ve pozisyonunu korur; Operatör çıktığında üretim otomatik olarak devam eder; manuel yeniden başlatmaya gerek yoktur, erişim olayı kesinti süresini bölge içindeki geçiş süresine indirir
• Hız ve ayırma izleme (SSM): Operatör yaklaştıkça robot, tarayıcı mesafe ölçümünden gerçek zamanlı olarak hesaplanan hızı sürekli olarak azaltır — en yakın yaklaşma mesafesi, robotun yavaş hıza mı, düşük hıza mı yoksa koruyucu duruşa mı yavaşlayacağını belirler
• Güç ve kuvvet sınırlama (PFL): İşbirlikçi robot platformlarında mevcut olan PFL, robot kolunun temas halinde uygulayabileceği kuvveti sınırlar; bobin ağırlığının işbirlikçi robot taşıma yükü aralığında olduğu (mevcut işbirlikçi platformlar için tipik olarak 16 kg'a kadar) daha düşük taşıma kapasiteli kablo bobini uygulamaları için uygundur.
• Güvenlik PLC entegrasyonu: Tüm güvenlik fonksiyonları (alan tarayıcı bölgeleri, kapı kilitleri, acil durdurma devreleri ve robot güvenlik girişleri) standart makine PLC'si yerine özel bir güvenlik PLC'si (SIL 2 veya PLe dereceli) aracılığıyla yönetilmelidir; böylece güvenlik mantığının tarif veya program değişiklikleri sırasında yanlışlıkla değiştirilmemesi sağlanır.

2002 yılında Şangay'da kurulan ve 2017 yılında Yixing'de Jiangsu Yessjet Precise Machinery Co., Ltd.'nin kurulmasıyla genişleyen Shanghai Yessjet Precise Machinery Co., Ltd., ilk sistem yerleşim aşamasından itibaren ISO 10218-2 ve GB 11291.2 gereksinimlerine uygun Robotik Paletleyici güvenlik mimarileri tasarlar. Güvenlik bölgesi konfigürasyonu, erişim sıklığı analizi ve yeniden başlatma prosedürü tasarımı, fabrika kabul testi sırasında belgelenir ve devreye alma sırasında yerinde doğrulanır; böylece kurulu güvenlik mimarisinin, tasarım aşamasında varsayılan teorik erişim modeli yerine müşterinin tesisindeki gerçek operatör iş akışıyla eşleşmesi sağlanır.
