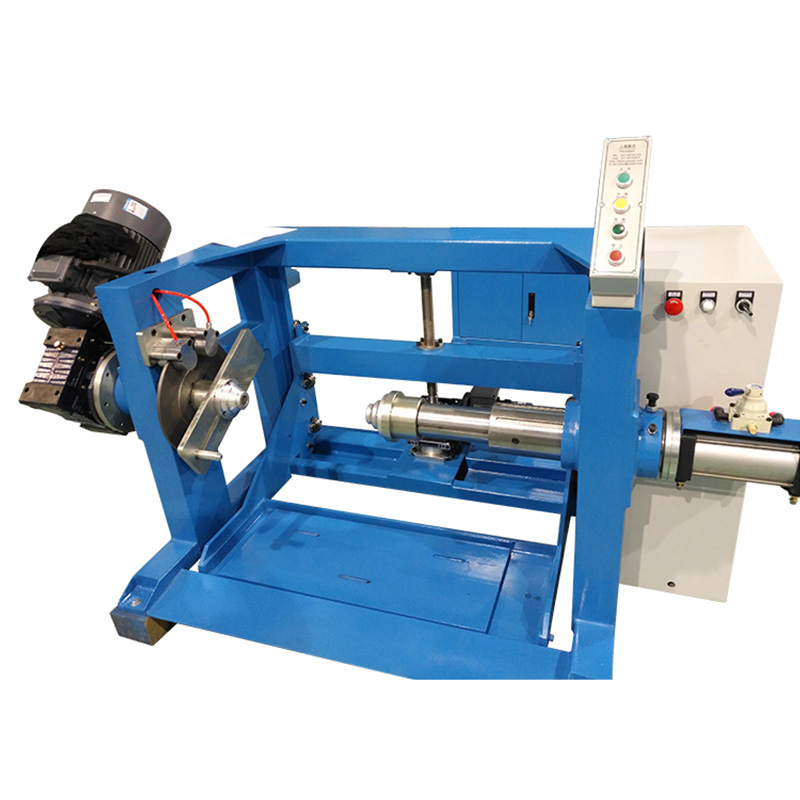

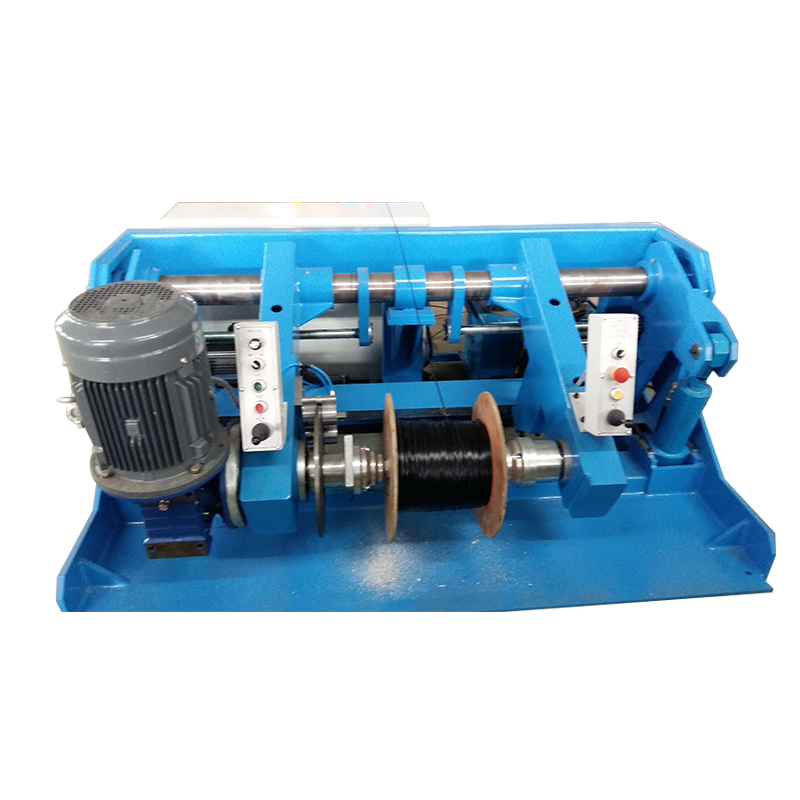

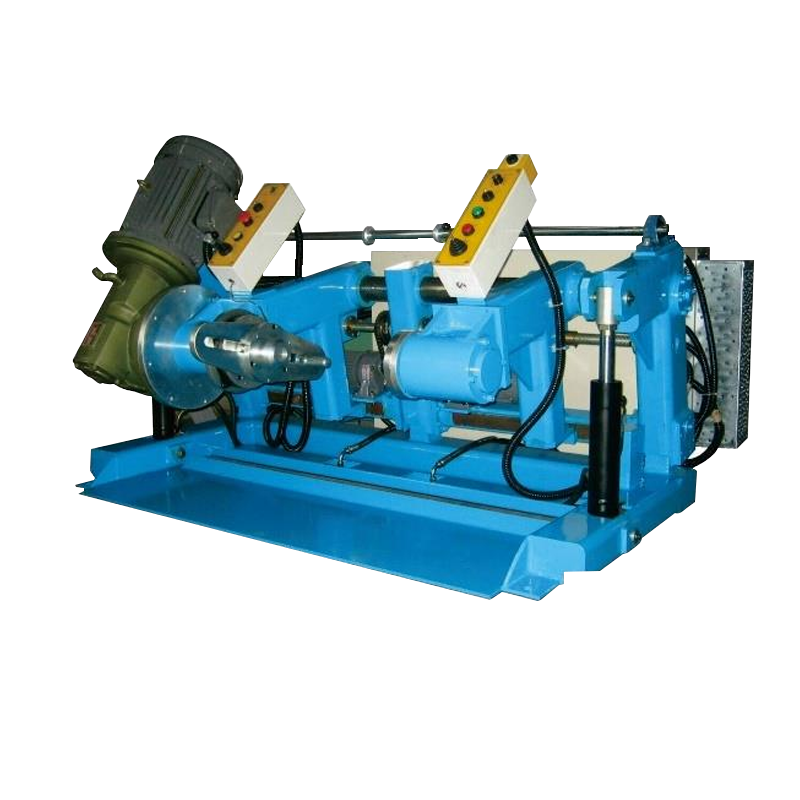

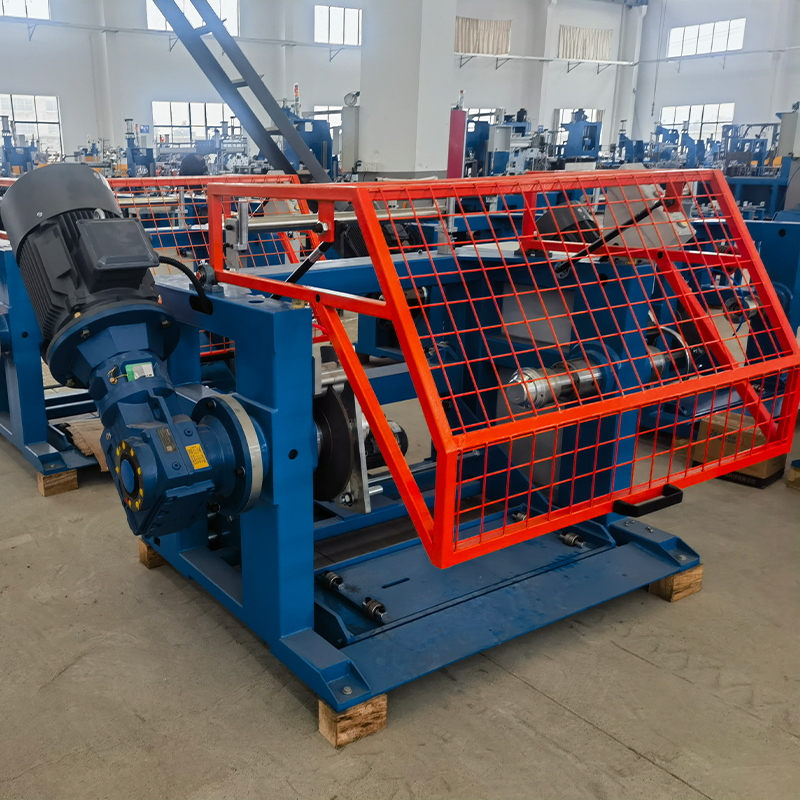

Aktif Gerginlik Kontrolü Motorlu Tel Kablo Ödeme Ekipmanları : Pasif Frenlemeden Farkı

Motorlu ve pasif ödeme sistemleri arasındaki temel ayrım, geri sarma işlemi sırasında geri gerilimin nasıl üretildiği ve sürdürüldüğüne dayanmaktadır. Pasif sistemler (manyetik toz frenler, sürtünme diskli frenler veya mekanik sürükleme mekanizmaları), aşağı yöndeki işlem tarafından çekilirken telde gerilim oluşturmak için mekanik sürtünmeye güvenerek makara miline sabit veya manuel olarak ayarlanabilen bir direnç torku uygular. Bu yaklaşım, kararlı durum koşullarında yeterince çalışır ancak herhangi bir üretim çalışmasının en kritik iki anında tahmin edilebileceği gibi başarısız olur: durmadan hızlanma ve durmaya kadar yavaşlama. Hızlanma sırasında, tam bir ağır kablo makarasının ataleti, hedef gerilimi korumak için gereken fren torkunun, kararlı durum çalışmasına göre önemli ölçüde daha yüksek olduğu anlamına gelir; kararlı durum gerilimi için pasif bir fren seti, hızlanma sırasında bir gevşek döngü oluşmasına izin verir; bu daha sonra aşağı akış hızı dengelendiğinde gerginleşir ve ince iletkenleri uzatabilen veya telleri tamamen koparabilen bir gerilim artışı yaratır.

Motorlu Tel Kablo Ödeme Ekipmanı, hızlanma ve yavaşlama aşamaları sırasında makara ataletini dengeleyen kontrollü bir torkla makarayı aktif olarak çözme yönünde sürerek bu sorunu çözer. Tipik olarak vektör kontrollü bir AC motor veya bir servo sürücü olan tahrik sistemi, aşağı akış hattından bir hız referansı alır ve dansçı silindiri tüm hız aralığı boyunca hedef konumunda tutmak için hesaplanan bir tork komutunu uygular. Aşağı akış hattı hızlandığında, motorlu geri ödeme sürücüsü, dansçının düşmesini ve gerilim eksikliği sinyali vermesini beklemek yerine kabloyu proaktif bir şekilde açmak için çıkış torkunu artırır. Sonuç, tüm hızlanma ve yavaşlama zarfı boyunca ayar noktasının ±%5'i dahilinde kalan bir gerilim profilidir; bu, pasif sistemlerin büyük çaplı, yüksek ataletli kablo makaralarında elde edemeyeceği bir kontrol düzeyidir.

Shanghai Yessjet Precise Machinery Co., Ltd., atalet dengeleme algoritmalarını, her kurulum için belirtilen gerçek makara çapına ve ağırlık aralığına göre kalibre edilmiş Motorlu Tel Kablo Ödeme Ekipmanının sürücü konfigürasyonuna entegre eder. Atalet telafisi parametreleri, kontrollü bir hızlanma rampası testi kullanılarak devreye alma sırasında ayarlanır ve ortaya çıkan gerilim stabilitesi, hat üretime girmeden önce hedef zarfa göre doğrulanır; böylece performans özelliklerinin, müşterinin operatörleri tarafından uzun süreli deneme-yanılma ayarlaması gerektirmek yerine ilk üretim çalışmasından itibaren süreç gereksinimlerini karşılaması sağlanır.

Makara Çapı Telafisi: Neden Ödeme Gerginliği Onsuz Kayıyor?

Motorlu Kablo Ödeme Makinesinde çözülen bir kablo makarası, dış katman çapından başlayarak kablo tüketildikçe çekirdek çapına doğru azalarak çalışma boyunca etkin çapını sürekli olarak değiştirir. Tipik bir büyük endüstriyel makara için bu çap değişikliği, dolu ve boş durumlar arasında 3:1 ile 5:1 arasındaki bir oranı temsil edebilir. Eğer ödeme sürücüsü bu çap değişikliğini telafi etmek yerine sabit bir dönüş hızı ayar noktasını korursa, makara boşaldıkça doğrusal kablo çıkış hızı orantılı olarak azalacak ve aşağı akış prosesini ya değişken besleme hızını kabul etmeye ya da açığı kapatmak için akümülatör tamponuna güvenmeye zorlayacaktır. İletken besleme hızının yalıtım duvar kalınlığını doğrudan etkilediği ekstrüzyon hatlarında, ödemedeki telafi edilmemiş çap değişikliği, makara boşaldıkça aşamalı bir duvar kalınlığı artışına dönüşür; bu, ilk kalite kontrollerini geçebilecek kadar yavaş gelişen ancak makara uzunluğu boyunca istatistiksel örneklemede başarısız olan bir kusurdur.

Doğru mühendislik yaklaşımı, ödeme tahrikine uygulanan otomatik hız düzeltmesi ile sürekli makara çapı tahminidir. Çap tahmini, her biri farklı doğruluk özelliklerine ve donanım gereksinimlerine sahip üç yöntemle gerçekleştirilebilir:

• Dansçı pozisyonu entegrasyonu: Oynatıcı silindiri yer değiştirmesi, tüketilen kablo uzunluğunu tahmin etmek için zaman içinde entegre edilir; bu, mevcut sarım çapını hesaplamak için bilinen makara geometrisi ile birleştirilir; tutarlı makara geometrileri için etkilidir ancak dansçı uzun süreler boyunca hareket sınırlarına yakın çalıştırılırsa hata biriktirir
• Hız oranı hesaplaması: Ödeme makarası kodlayıcı hızı ile aşağı akış hattı kodlayıcı hızı arasındaki oran, etkili çözme çapını gerçek zamanlı olarak hesaplamak için kullanılır; doğru ve kendi kendini düzeltir, ancak aşağı akış prosesinden ödeme kontrol cihazıyla senkronize edilen güvenilir bir hız sinyali gerektirir
• Doğrudan optik ölçüm: Bir lazer mesafe sensörü veya ultrasonik dönüştürücü, mevcut makara dış çapını doğrudan ölçer; bu, birikmiş hesaplama hatasından bağımsız olarak en yüksek doğruluk yöntemidir, ancak sensör donanım maliyetini artırır ve ölçüm alanında kablo tozu ve yağlayıcı kirlenmesine karşı koruma gerektirir.

Uygulamada, hız oranı hesaplama yöntemi çoğu uygulama için doğruluk ve uygulama basitliği arasında en iyi dengeyi sunar. Otomatik Tel Kablo Ödeme Makinesi kurulumlar. Telafi güncelleme hızı, bireysel sarma katmanları arasındaki çap değişikliklerini izlemek için yeterli olmalıdır - 400 mm çapraz genişlikteki bir makarada 1,5 mm yalıtımlı çaptaki tipik bir kablo için, her katman yaklaşık 0,003 mm çap değişikliğini temsil eder ve telafi doğruluğunu gerçek çapın %0,5'i dahilinde korumak için makara devri başına en az bir hesaplamalık bir güncelleme oranı gerektirir.

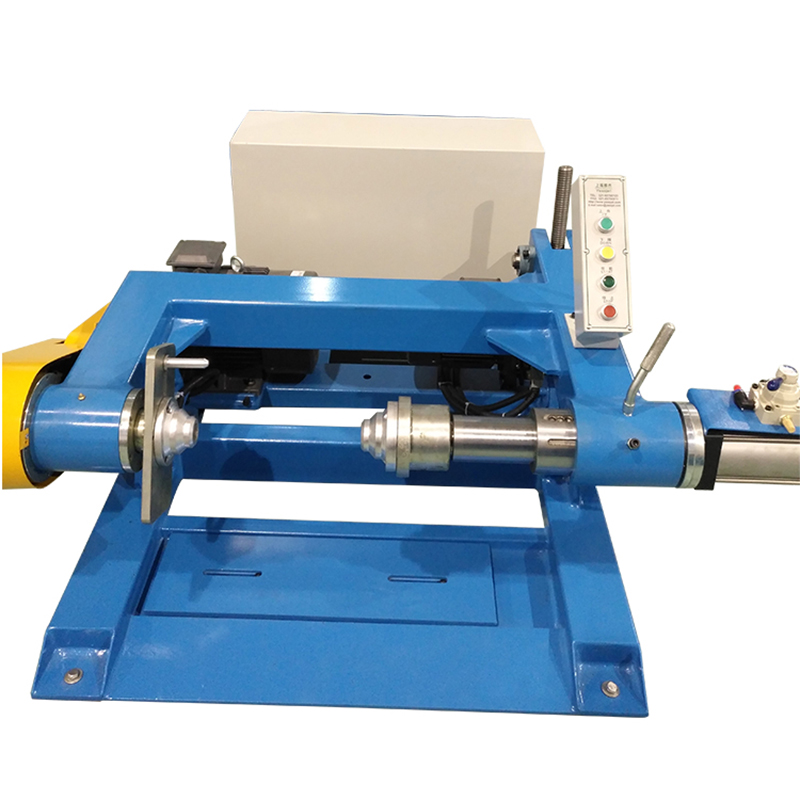

Makara Yükleme ve Hizalama: Gerginlik Eşitliğini Belirleyen Mekanik Faktörler

Motorlu Tel Kablo Ödeme Ekipmanındaki gerilim eşitsizliği, asıl temel nedenin makara montaj noktasındaki mekanik yanlış hizalama olduğu durumlarda sıklıkla kontrol sistemi sorunlarına atfedilir. Dönme ekseni, ödeme yönüne dik olmayan (1 ila 2 derece bile olsa) olacak şekilde monte edilen bir makara, kablo, çözme sırasında dönüşümlü olarak flanş yüzüne doğru ve flanş yüzeyinden uzağa doğru çekilirken, sarma frekansında sinüzoidal bir gerilim değişimi yaratır. Bu gerilim dalgalanması, dansçı silindiri üzerinde ritmik bir salınım olarak görünür; bu dalgalanma, gerilim kontrol döngüsünün bastıramadığı, çünkü bozucu frekansın kontrol döngüsü bant genişliğine uyması veya bu bant genişliğini aşması nedeniyle ortaya çıkar. Ortaya çıkan gerilim değişimi, sarma frekansında tipik olarak tepeden tepeye %8-15 oranındadır ve PID ayar ayarlamalarına yanıt vermemesi, operatörlerin sorunun kaynağının kontrol sistemi olduğu yönünde hatalı bir sonuca varmasına neden olur.

Uygun makara hizalaması, makaranın ödeme yönüne göre hem eksenel dikliğini hem de yanal merkezlenmesini gerektirir. Eksenel diklik, ödeme çerçevesi geometrisi ve makara mili yatak bloğu hizalaması ile ayarlanır; mil elle döndürülürken makara flanşı yüzeyi boyunca hareket ettirilen bir kadranlı gösterge kullanılarak doğrulanır. Yanal merkezleme, kablonun makaradan ilk kılavuz deliği için doğru açıda çıkmasını sağlar ve en dıştaki kablo katmanlarında flanş aşınmasını ve kenar aşınmasını önlemek için 1,5 derecenin altında tutulması gereken filo açısını (makaradaki kablo çıkış noktası ile ilk kılavuzun merkez çizgisi arasındaki açı) en aza indirir.

Yaygın Makara Montaj Hataları ve Gerilme Etkileri

Makara Değiştirme Sırası Tasarımı: Gerilim Kontrolünden Ödün Vermeden Arıza Süresini En Aza İndirme

Otomatik Tel Kablo Ödeme Makinesinde tükenmiş bir makaradan yeni bir dolu makaraya geçiş olan makara değiştirme olayı, hem üretim sürekliliği hem de gerilim kontrolü açısından ödeme sisteminin çalışma döngüsündeki en yüksek riskli andır. Özel bir makara değiştirme akümülatörü olmayan hatlarda, manüel olarak yüklenen bir sistemde makara ağırlığına ve taşıma ekipmanının mevcudiyetine bağlı olarak genellikle 3 ila 8 dakika süren değiştirme sırası boyunca aşağı akış prosesinin tamamen durması gerekir. Sürekli çalışan bir ekstrüzyon hattı için, 3 dakikalık bir duraklama bile ürün kalitesinin spesifikasyona dönmesinden önce bir başlatma temizleme ve stabilizasyon süresi gerektirir; bu da makara değişimi başına toplam üretim kaybını etkili bir şekilde 8 ila 15 dakikalık kullanılabilir çıktı haline getirir.

Her ikisi de hareket halindeyken tükenen makaranın kuyruğunu yeni makaranın ucuna birleştiren uçan ekleme sistemleri bu üretim kaybını ortadan kaldırır ancak ekleme aktüatörü, ödeme tahriki ve akümülatör sistemi arasında hassas zamanlama koordinasyonu gerektirir. Ekleme işlemi, tükenen makaranın anlık durması sırasında aşağı yöndeki hat hızını korumak için akümülatör depolanan kablo uzunluğunu serbest bırakırken gerçekleşmelidir. Akümülatör kapasitesi tüm ekleme sırası süresini kapsamak için yetersizse, aşağı akış prosesi, ekstrüzyon çaprazkafasının anlık bir gerilim azalması görmesine neden olan bir gerilim düşüşü yaşayacaktır; potansiyel olarak iletkenin kalıbın içinde merkezin dışına çıkmasına ve hurdaya çıkarılması gereken bir eksantrik izolasyon uzunluğu üretmesine izin verecektir.

• Uçan ekleme için akümülatör boyutlandırması: Akümülatör strok uzunluğu, beklenen maksimum ekleme sırası süresi boyunca kablo çıkışının en az 1,5 katını depolamalı ve üretim koşulları altında operatörün tepki süresindeki ve ekleme kafası döngü süresindeki değişiklikleri hesaba katan ek %50 marjla birlikte
• Kuyruk ucu algılama güvenilirliği: Makaranın neredeyse boş durumunu algılayan optik veya endüktif sensörler, akümülatörün birleştirme olayı başlamadan önce tam depolama kapasitesini oluşturmasına izin vermek için, yeterli miktarda önceden bildirimde bulunarak (tipik olarak makara üzerinde 2 ila 3 kablo katmanı kaldığında) birleştirme başlatma sinyalini tetiklemelidir.
• Yeni makara ön hızlandırması: Yeni makara tahriki, ekleme kelepçesi devreye girmeden önce yeni makarayı mevcut hat yüzey hızına uyacak şekilde hızlandırmalıdır; sabit veya yavaş hareket eden bir makaraya ekleme, ekleme noktası eski makaradan yenisine geçerken bir gerilim darbesi oluşturur ve potansiyel olarak ince ayarlı tel üzerindeki ekleme eklemini kırar
• Ekleme sonrası gerilimin yeniden stabilizasyonu: Eklemeden sonra, geri ödeme gerilimi kontrol döngüsü, eski makara atalet özellikleriyle çalışmaktan yeni tam makaraya geçiş yaparken bir yeniden stabilizasyon süresi gerektirir; kontrol sistemi, aşımı önlemek için atalet telafisi parametrelerinde ani bir adım değişikliği yerine yumuşak bir geçiş uygulamalıdır.

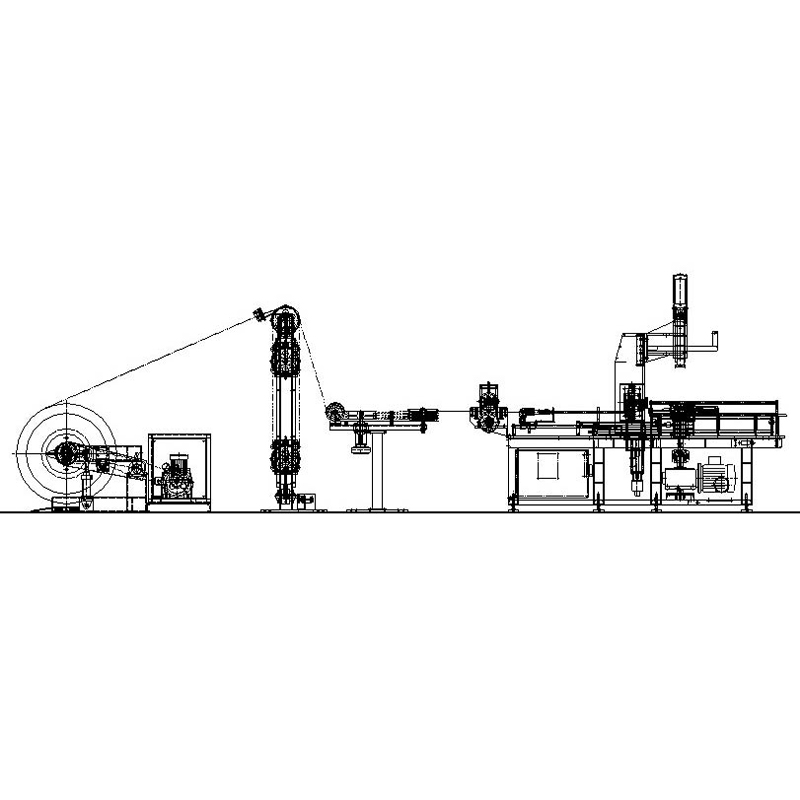

Motorlu Kablo Ödeme Makinesinin Ekstrüzyon Hattı Kontrol Sistemleriyle Entegrasyonu

Kendi bağımsız gerilim ayar noktası ve dansçı kontrol döngüsüyle bağımsız bir ünite olarak çalışan Motorlu Kablo Ödeme Makinesi, ekstrüzyon hattının çekme hızı kontrol sistemiyle doğası gereği bir çelişki ortaya koyuyor. Her iki sistem de kablo gerilimini kendi ilgili noktalarında düzenlemeye çalışıyor: ödeme, iletken girişinde yukarı yöndeki gerilimi korur ve çekme, yalıtımlı kablo çıkışında aşağı yöndeki gerilimi korur. Bu iki kontrol döngüsü, paylaşılan bir iletişim bağlantısı aracılığıyla koordine edilmezse, bir dansçının düşüşüne tepki olarak ödemenin gerilimi arttırdığı, çekmenin ise gerilim artışına yanıt olarak hızı eşzamanlı olarak azalttığı çelişkili bir salınım içine girebilirler; bu da her iki döngünün de bağımsız olarak çözemeyeceği sürekli bir ileri-geri etkileşimi yaratır.

Doğru entegrasyon yaklaşımı, ekstrüzyon hattı ana PLC'sinin, ileri besleme sinyali olarak Motorlu Tel Kablo Ödeme Ekipmanı sürücüsüne bir hız referansı sağladığı ve ödeme dansçısı konum kontrol döngüsünün, bağımsız bir hız kontrol cihazı yerine ana hız referansının üstünde bir trim ayarı görevi gördüğü hiyerarşik bir kontrol mimarisidir. Bu konfigürasyonda, ödeme sürücüsü, ileri besleme sinyali yoluyla hat hızını proaktif olarak takip eder ve dansçı döngünün yalnızca artık hız uyumsuzluklarını düzeltmesi gerekir; böylece kontrol bant genişliği gereksinimi azalır ve döngü etkileşimi potansiyeli ortadan kaldırılır. Hat ana PLC'si ile ödeme sürücüsü arasındaki iletişim bağlantısı, ileri besleme sinyalinin hat hızlanma rampaları sırasında etkili olacak yeterli zamanında iletilmesini sağlamak için 10 milisaniyenin altında döngü süresine sahip deterministik bir fieldbus protokolü (PROFIBUS, EtherNet/IP veya PROFINET) kullanmalıdır.

2002 yılında Şangay'da kurulan ve 2017 yılında Yixing'de Jiangsu Yessjet Precise Machinery Co., Ltd. aracılığıyla genişletilen Shanghai Yessjet Precise Machinery Co., Ltd., Siemens S7 serisi, Mitsubishi Q ve iQ-R serisi ve Allen-Bradley ControlLogix dahil olmak üzere kablo üretiminde en yaygın olarak kullanılan ekstrüzyon hattı kontrol platformları için yerel entegrasyon özelliğine sahip Motorlu Tel Kablo Ödeme Ekipmanları tasarlıyor. Kazançlı sürücü arayüzü, uygun fieldbus protokolü aracılığıyla bir ana hız referansını kabul edecek şekilde önceden yapılandırılmıştır; dansçı trim döngüsü parametreleri fabrikada, operatörlerin sürücü programlama uzmanlığı gerektirmeden sahada ince ayar yapabileceği kararlı bir başlatma yapılandırmasına ayarlanmıştır. Bu entegrasyon yaklaşımı, yeni hat kurulumları için devreye alma süresini azaltır ve kontrol mimarisinin mühendislik koordinasyonu olmadan mevcut bir ekstrüzyon hattına farklı tedarikçilerden alınan ödeme ekipmanları eklendiğinde yaygın olan kontrol etkileşimi sorunlarını ortadan kaldırır.

Farklı İletken Malzemeler ve Göstergeler için Gerilim Ayar Noktası Seçimi

Otomatik Tel Kablo Ödeme Makinesinde doğru gerginlik ayar noktasının seçilmesi, makinenin çalışma aralığı içinde rahat bir orta değerin seçilmesi meselesi değildir - bu, birbiriyle yarışan üç gereksinimi dengeleyen malzemeye özgü bir hesaplamadır: iletkenin düzlüğünü korumak ve makara çözme dolaşmalarını önlemek için yeterli gerilim, iletkenin elastik sınırın ötesinde uzamasını önleyecek kadar düşük gerilim ve iletkenin ekstrüzyon kalıbı içinde dolaşmasını önleyecek kadar istikrarlı bir gerilim. Bu gereksinimlerin her biri, kabul edilebilir gerilim penceresi üzerinde farklı bir kısıtlama getirir ve üç kısıtlamanın hepsinin kesişimi, belirli bir iletken spesifikasyonu için doğru çalışma aralığını tanımlar.

İletken uzaması, ince ayarlı ve yüksek saflıkta iletkenler için en kritik kısıtlamadır. Ödeme gerilimi iletkenin orantı sınırını (deformasyonun tamamen elastik olduğu gerilim seviyesi) aştığında kalıcı uzama meydana gelir, iletkenin kesit alanı azalır ve birim uzunluk başına direnci artar. Oksijensiz bakır (OFC) iletkenler için orantı sınırı, standart elektrolitik sert hatveli (ETP) bakırdan daha düşüktür; bu, standart tel için kabul edilebilir gerilim ayar noktalarının aynı kalınlıktaki OFC iletkenlerinde ölçülebilir uzamaya neden olabileceği anlamına gelir. Belirli bir iletken için Newton cinsinden gerilim sınırı, orantısal gerilim sınırının (tipik olarak koruyucu bir çalışma marjı için akma dayanımının %30-40'ı) iletken kesit alanıyla çarpılmasıyla hesaplanabilir; bu, iletken ağırlığıyla doğrusal olarak ölçeklendiği varsayılmak yerine her iletken özelliği için yapılması gereken bir hesaplamadır.

Bu değerler mühendislik başlangıç noktaları olarak hizmet eder ve gerçek üretim partisi için belirli iletken tedarikçisinin mekanik özellik verilerine göre doğrulanmalıdır. İletkenin mekanik özellikleri, tedarikçiler arasında ve aynı tedarikçinin üretim partileri arasında farklılık gösterir; özellikle bireysel tel çekme parametrelerinin nihai tel akma mukavemetini etkilediği çok telli iletkenler için. Önerilen ayar noktasında kısa bir test çalıştırması ve ardından numune uzunluğunda metre başına direnç ölçümü dahil olmak üzere bir gerilim doğrulama protokolünün oluşturulması, yalnızca nominal malzeme spesifikasyonlarına dayanmak yerine, çalışma geriliminin işlenmekte olan gerçek malzeme için elastik aralık dahilinde olduğunun doğrulanmasını sağlar.
